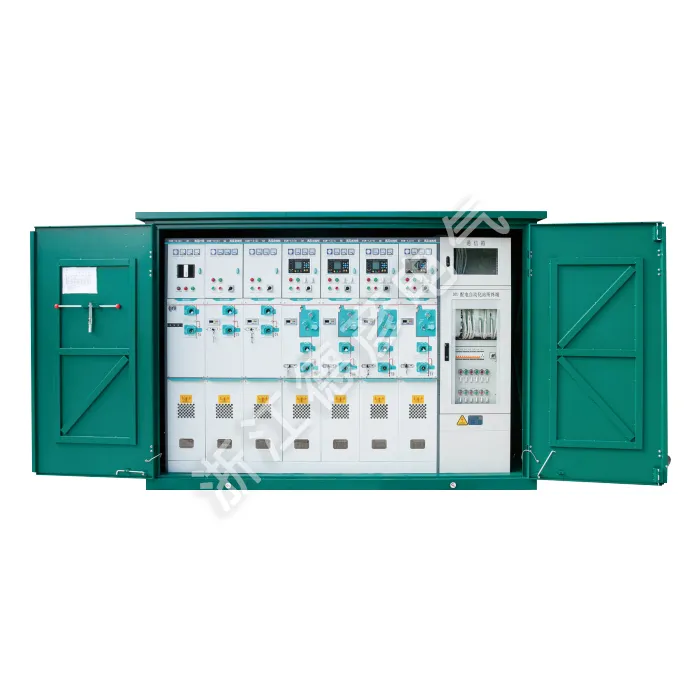

హై వోల్టేజ్ కేబుల్ బ్రాంచ్ బాక్స్ (అవుట్‌డోర్ స్విచింగ్ స్టేషన్)

ప్రాజెక్ట్ పేరు

యూనిట్

లోడ్ స్విచ్

సి-లోడ్ స్విచింగ్ యూనిట్

F-కాంబినేషన్ ఎలక్ట్రికల్ యూనిట్

V- సర్క్యూట్ బ్రేకర్ యూనిట్

రేట్ చేయబడిన వోల్టేజ్

కెవి

12/24

12/24

12/24

రేట్ చేయబడిన ఫ్రీక్వెన్సీ

Hz

50

50

50

రేట్ చేయబడిన కరెంట్

A

630

125

630

రేట్ చేయబడిన బదిలీ కరెంట్

A

1750

రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి

1 నిమి పవర్ ఫ్రీక్వెన్సీ తట్టుకోగల వోల్టేజ్ (దశ-నుండి-గ్రౌండ్)

ప్రత్యామ్నాయంగా, ప్రతిపక్షంలో

కె.వి

42/65

విరామాల మధ్య

కె.వి

48/79

మెరుపు ప్రేరణ వోల్టేజ్

ప్రత్యామ్నాయంగా, ప్రతిపక్షంలో

కె.వి

75/125

కె.వి

85/145

రేట్ చేయబడిన షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్

కె.వి

20

315

20

రేట్ చేయబడిన షార్ట్-సర్క్యూట్ క్లోజింగ్ కరెంట్

KA

50

80

50

రేటెడ్ షార్ట్-సర్క్యూట్ క్లోజింగ్ కరెంట్ (గ్రౌండింగ్ స్విచ్)

KA

50

50

కరెంట్‌ను తట్టుకునే స్వల్పకాలిక రేట్

ప్రధాన సర్క్యూట్

kA

20

20

20

గ్రౌండింగ్ స్విచ్

KA

20

20

20

రేట్ చేయబడిన స్వల్ప-కాల వ్యవధి

ప్రధాన సర్క్యూట్

S

4

4

గ్రౌండింగ్ స్విచ్

S

4

4

4

రేట్ చేయబడిన పీక్ కరెంట్‌ను తట్టుకుంటుంది

ప్రధాన సర్క్యూట్

KA

50

50

గ్రౌండింగ్ స్విచ్

KA

50

50

50

ఇంటర్నల్ ఆర్క్ టెస్ట్ (ఇంటర్నల్ కంబషన్ ఆర్క్ టెస్ట్)

A

630

20kA/0.5s

630

రేట్ చేయబడిన క్లోజ్డ్-లూప్ బ్రేకింగ్ కరెంట్

A

630

ఫ్యూజ్ ద్వారా పరిమితం చేయబడింది

630

రేట్ చేయబడిన సక్రియ లోడ్ బ్రేకింగ్ కరెంట్

A

10

ఫ్యూజ్ ద్వారా పరిమితం చేయబడింది

25

రేట్ చేయబడిన కేబుల్ ఛార్జింగ్ మరియు బ్రేకింగ్ కరెంట్

రెండవది

5000

17.4

3000

యాంత్రిక జీవితం

లోడ్/డిస్‌కనెక్ట్ స్విచ్

రెండవది

3000

5000

3000

గ్రౌండింగ్ స్విచ్

రెండవది

3000

10000

వాక్యూమ్ సర్క్యూట్ బ్రేకర్

Mpa

SF6 గ్యాస్ ప్రెజర్ (20°C వద్ద సంపూర్ణ పీడనం)

0.035

వార్షిక మెరుపు సమ్మె రేటు

సంవత్సరానికి ≤0.025%

ఎయిర్ ఛాంబర్ మరియు ఫ్యూజ్ ట్యూబ్ కోసం రక్షణ రేటింగ్

IP67

ఎన్‌క్లోజర్ మరియు హౌసింగ్ ప్రొటెక్షన్ రేటింగ్

IP4X
