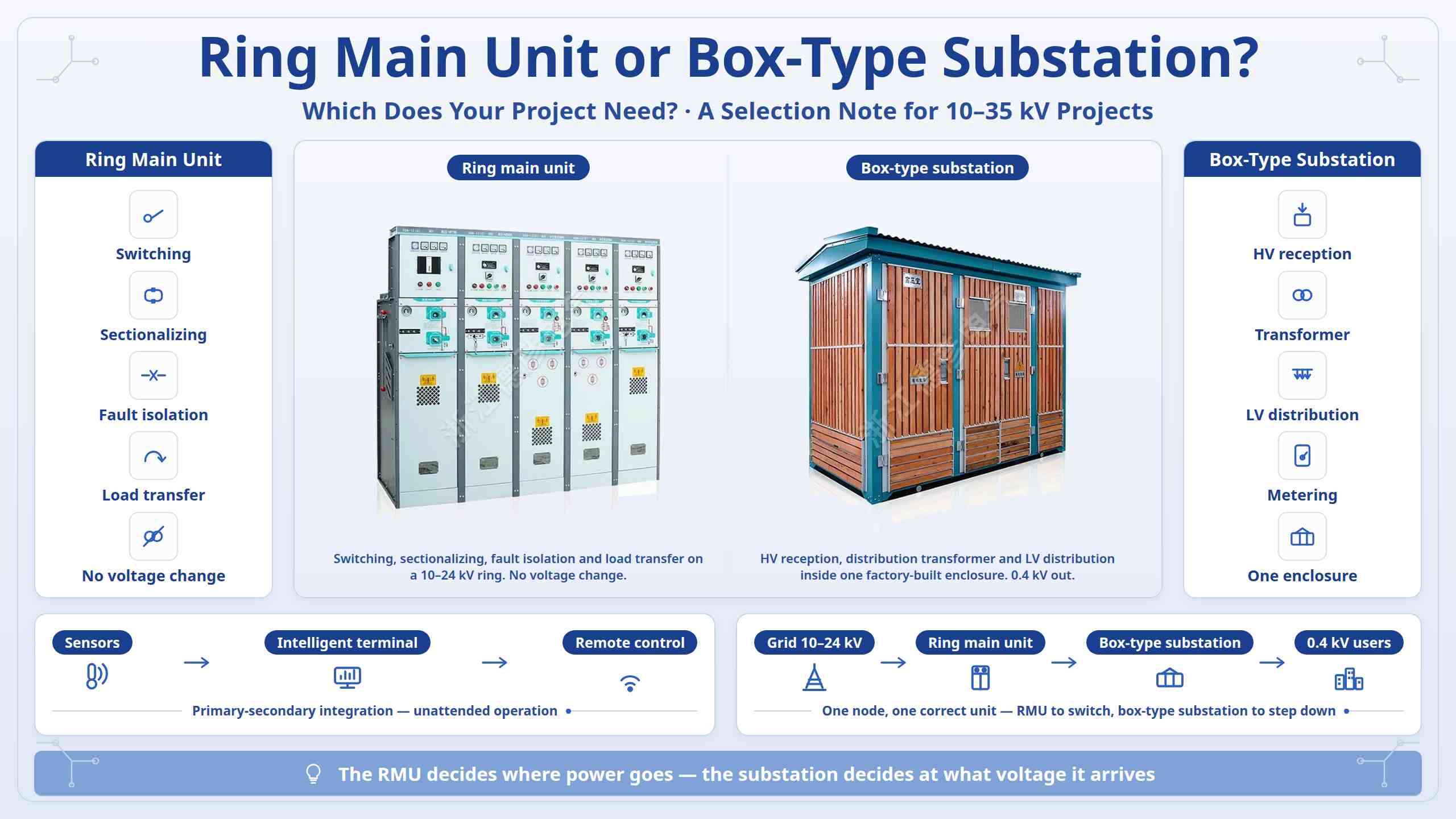

రింగ్ మెయిన్ యూనిట్ లేదా బాక్స్-టైప్ సబ్‌స్టేషన్: మీ ప్రాజెక్ట్‌కి ఏది అవసరం?

10-35kV పంపిణీ ప్రాజెక్టులలో, రింగ్ మెయిన్ యూనిట్ (RMU) మరియు బాక్స్-రకం సబ్‌స్టేషన్‌లు ఒకే డిజైన్ సమీక్షలో తరచుగా ప్రస్తావించబడతాయి. రెండూ కాంపాక్ట్ మరియు రెండూ ఫ్యాక్టరీ-నిర్మితమైనవి కాబట్టి, అవి కొన్నిసార్లు పోటీ ఎంపికలుగా పరిగణించబడతాయి. వారు కాదు. మీరు ప్లాన్ చేస్తున్న నోడ్ గురించి ఒక ప్రశ్నకు నిర్ణయం వస్తుంది: ఈ పాయింట్ వోల్టేజీని తగ్గించి, తక్కువ-వోల్టేజ్ శక్తిని పంపిణీ చేయాల్సిన అవసరం ఉందా లేదా పంక్తులను మార్చడం, విభాగీకరించడం మరియు కనెక్ట్ చేయడం మాత్రమే అవసరమా?జెజియాంగ్ దేయాన్ ఎలక్ట్రిక్ కో., లిమిటెడ్ (DEYAN ELECTRIC), ఇది రెండు ఉత్పత్తి శ్రేణులను తయారు చేస్తుంది, దిగువ ఆచరణాత్మక సరిహద్దును నిర్దేశిస్తుంది.

I. రెండు వేర్వేరు ఉద్యోగాలు

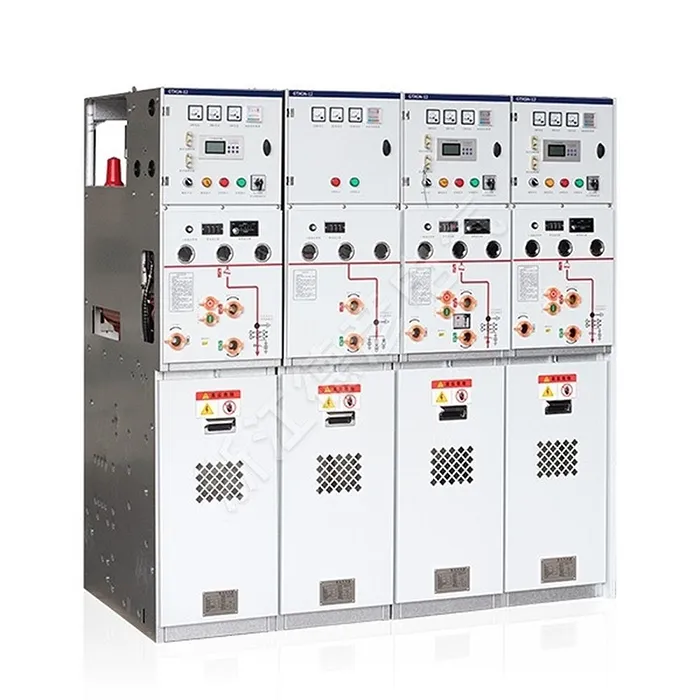

రింగ్ ప్రధాన యూనిట్ 10-24kV మీడియం-వోల్టేజ్ రింగ్ నెట్‌వర్క్‌లలో ఉపయోగించే లోహ-పరివేష్టిత స్విచ్‌గేర్. దీని అంతర్గత భాగాలు లోడ్ బ్రేక్ స్విచ్‌లు, ఎర్తింగ్ స్విచ్‌లు మరియు ఫ్యూజులు. ఇది స్విచింగ్, లైన్ సెక్షనలైజింగ్, ఫాల్ట్ ఐసోలేషన్ మరియు లోడ్ ట్రాన్స్‌ఫర్‌ను నిర్వహిస్తుంది, తద్వారా ఒక కేబుల్ విభాగంలోని లోపం మిగిలిన రింగ్‌కు సరఫరాకు అంతరాయం కలిగించకుండా కత్తిరించబడుతుంది. ఇది వోల్టేజీని మార్చదు.

బాక్స్-రకం సబ్‌స్టేషన్ అధిక-వోల్టేజ్ పవర్ రిసెప్షన్, డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ మరియు తక్కువ-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ - మీటరింగ్ మరియు ఎన్‌క్లోజర్‌తో కలిపి - పూర్తిగా మూసివున్న, కదిలే స్టీల్ స్ట్రక్చర్‌గా ఉంటుంది. ఇది కర్మాగారంలో ముందుగా తయారు చేయబడింది, మొత్తం యూనిట్‌గా పంపిణీ చేయబడుతుంది మరియు దాని అవుట్‌పుట్ తుది వినియోగదారులకు తక్కువ-వోల్టేజ్ శక్తిగా ఉంటుంది.

ఒక వరుసలో: RMU పవర్ ఎక్కడికి వెళుతుందో నిర్ణయిస్తుంది; బాక్స్-రకం సబ్‌స్టేషన్ అది ఏ వోల్టేజీకి వస్తుంది మరియు అది ఎలా పంపిణీ చేయబడుతుందో నిర్ణయిస్తుంది.

II. మీ దృష్టాంతంలో మోడల్‌ను సరిపోల్చడం

డ్యూయల్-పవర్ రింగ్ సరఫరాతో అర్బన్ కేబుల్ పునరుద్ధరణ మరియు RMU కోసం స్థానిక స్టెప్-డౌన్ కాల్స్ లేవు. 0.4kV అవుట్‌గోయింగ్ పవర్ అవసరమయ్యే లోడ్ పాయింట్‌లు - నివాస గృహాలు, వర్క్‌షాప్‌లు, వాణిజ్య జోన్‌లు, ఛార్జింగ్ స్టేషన్‌లు - బాక్స్-రకం సబ్‌స్టేషన్ కోసం కాల్ చేయండి. అవుట్‌డోర్, ఇరుకైన, తేమతో కూడిన లేదా మురికి ఉన్న ప్రదేశాలు గ్యాస్-ఇన్సులేటెడ్ RMUకి అనుకూలంగా ఉంటాయి, దీని మూసివేసిన ట్యాంక్ చాలా తక్కువ తనిఖీతో సంక్షేపణం, దుమ్ము మరియు ఉప్పు పొగమంచును నిరోధిస్తుంది. ఫోటోవోల్టాయిక్, స్టోరేజ్ మరియు ఛార్జింగ్-పైల్ ప్రాజెక్ట్‌లు రెండింటినీ ఉపయోగిస్తాయి: స్టెప్-అప్ బాక్స్ సబ్‌స్టేషన్లు మరియు గ్రిడ్-కనెక్ట్ క్యాబినెట్‌లు మార్పిడి మరియు గ్రిడ్ కనెక్షన్‌ను నిర్వహిస్తాయి, అయితే గ్యాస్-ఇన్సులేటెడ్ RMUలు నియంత్రిత పాదముద్రలో సేకరణ మరియు మారడాన్ని నిర్వహిస్తాయి.

III. చాలా ప్రాజెక్ట్‌లలో వారు కలిసి పని చేస్తారు

అనేక బాక్స్-రకం సబ్‌స్టేషన్‌ల లోపల, అధిక-వోల్టేజ్ ఇన్‌కమింగ్ మరియు అవుట్‌గోయింగ్ యూనిట్లు లోడ్ బ్రేక్ స్విచ్‌లతో కూడిన రింగ్ మెయిన్ యూనిట్లు. RMU అనేది మారే భాగం; సబ్‌స్టేషన్ అనేది పరివర్తన మరియు దాని చుట్టూ తక్కువ-వోల్టేజ్ పంపిణీని జోడించే ఆవరణ. సరిహద్దు పోటీగా కాకుండా ఆచరణాత్మకంగా ఉంటుంది - ఒక నోడ్ మాత్రమే మారితే మరియు విభాగాన్ని కలిగి ఉంటే, RMUని పేర్కొనండి; అది కూడా దిగివచ్చి పంపిణీ చేయవలసి వస్తే, బాక్స్-రకం సబ్‌స్టేషన్‌ను పేర్కొనండి; మరియు ఆ స్టేషన్ కూడా రింగ్ నెట్‌వర్క్‌లో భాగమైతే, రెండూ కలిసి పేర్కొనబడతాయి. రెండింటికీ ప్రస్తుత ప్రధాన స్రవంతి దిశ ప్రైమరీ-సెకండరీ ఇంటిగ్రేషన్: క్యాబినెట్ లోపల సెన్సార్‌లు మరియు మానిటరింగ్ యూనిట్‌లు, బాహ్య ఇంటెలిజెంట్ డిస్ట్రిబ్యూషన్ టెర్మినల్‌తో సరిపోలడం, నిజ-సమయ డేటా అప్‌లోడ్, ఆటోమేటిక్ ఫాల్ట్ లొకేషన్ మరియు ఐసోలేషన్, రిమోట్ స్విచింగ్ కంట్రోల్ మరియు అటెండర్డ్ ఆపరేషన్‌ని ఎనేబుల్ చేయడం.

IV. మోడల్‌ను నిర్ధారించే ముందు ఏమి ధృవీకరించాలి

నెట్‌వర్క్ రేడియల్ లేదా డ్యూయల్-పవర్ రింగ్ కాదా అని ముందుగా నిర్ణయించండి - ఇది మాత్రమే RMU అవసరమా కాదా అని నిర్ణయిస్తుంది. అప్పుడు రేటెడ్ వోల్టేజ్ (10/24/35kV), రేటెడ్ కరెంట్ మరియు షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్‌ను సమన్వయ రక్షణ సెట్టింగ్‌లతో ధృవీకరించండి; స్థలం, తేమ, ధూళి, ఉప్పు పొగమంచు మరియు రక్షణ గ్రేడ్‌తో సహా సైట్ పరిస్థితులు, అవసరమైన చోట GB 50058కి పేలుడు ప్రూఫ్ పరికరాలు; మరియు ట్రాన్స్‌ఫార్మర్ కెపాసిటీ, అవుట్‌గోయింగ్ సర్క్యూట్‌లు మరియు రీలొకేషన్ వంటి లోడ్ అవసరాలు. లైఫ్-సైకిల్ ఖర్చుతో మొదటి ధరను అంచనా వేయండి: ఎయిర్-ఇన్సులేటెడ్ పరికరాలు డెడికేటెడ్ మెయింటెనెన్స్ సిబ్బందితో డ్రై ఇండోర్ సైట్‌లకు సరిపోతాయి, అయితే గ్యాస్-ఇన్సులేటెడ్ పరికరాలు ముందస్తుగా ఖర్చవుతాయి కానీ అవుట్‌డోర్ లేదా హార్డ్-టు-ఇన్-స్పెక్ట్ సైట్‌లలో నిర్వహణను తగ్గిస్తుంది.

జెజియాన్g Deyan Electric Co., Ltd గురించి

జెజియాన్g దేయాన్ ఎలక్ట్రిక్ కో., లిమిటెడ్., యుక్వింగ్ సిటీ, జెజియాంగ్ ప్రావిన్స్‌లోని ఎకనామిక్ డెవలప్‌మెంట్ జోన్‌లో ఉన్న, పారిశ్రామిక ఎలక్ట్రికల్ ఉపకరణాల యొక్క R&D, ఉత్పత్తి మరియు సేవలో ప్రత్యేకత కలిగి ఉంది. దీని ప్రధాన ఉత్పత్తులలో రింగ్ మెయిన్ యూనిట్లు (ఎయిర్-ఇన్సులేటెడ్ మరియు గ్యాస్-ఇన్సులేటెడ్), గ్యాస్-ఇన్సులేటెడ్ స్విచ్ గేర్లు, బాక్స్-టైప్ సబ్‌స్టేషన్లు, హై అండ్ లో వోల్టేజ్ స్విచ్ క్యాబినెట్‌లు, కేబుల్ బ్రాంచ్ బాక్స్‌లు మరియు ఫోటోవోల్టాయిక్ స్టెప్-అప్ బాక్స్ సబ్‌స్టేషన్లు, అర్బన్ గ్రిడ్ అప్‌గ్రేడ్, ఇండస్ట్రియల్ పార్క్ డిస్ట్రిబ్యూషన్, డిస్ట్రిబ్యూటెడ్ పివి స్టేషన్లు, ఎనర్జీ స్టోరేజ్ మరియు పురపాలక మౌలిక సదుపాయాలు ఉన్నాయి. కస్టమైజ్డ్ ప్రైమరీ స్కీమ్‌లు, ఇంటిగ్రేటెడ్ అసెంబ్లీ మరియు ఫ్యాక్టరీ కమీషనింగ్‌లకు కంపెనీ మద్దతు ఇస్తుంది. మీ ప్రాజెక్ట్ కోసం రింగ్ ప్రధాన యూనిట్లు మరియు బాక్స్-రకం సబ్‌స్టేషన్‌ల మధ్య పరిధిని నిర్వచించడానికి, దయచేసి దేయాన్ ఎలక్ట్రిక్‌ని సంప్రదించండి.
