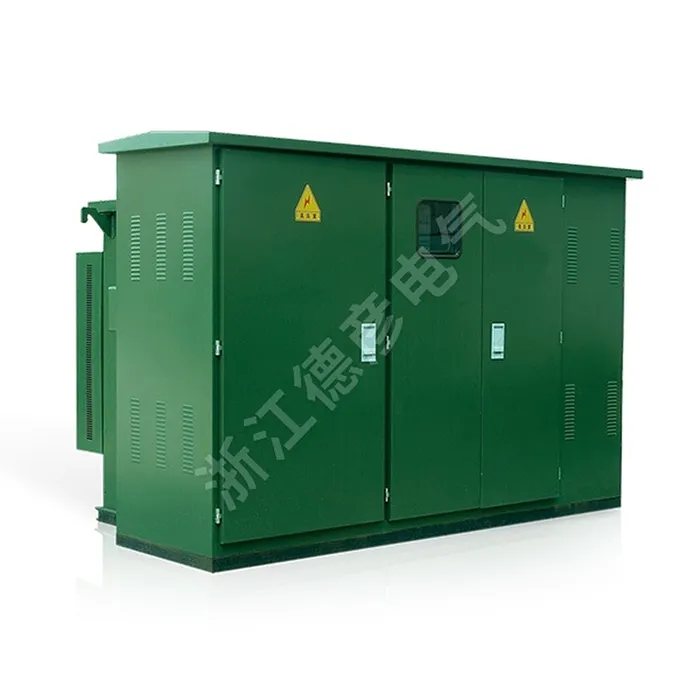

అమెరికన్-స్టైల్ ప్రిఫ్యాబ్రికేటెడ్ బాక్స్-టైప్ సబ్‌స్టేషన్

క్రమ సంఖ్య

పేరు

యూనిట్

సాంకేతిక లక్షణాలు

1

రేట్ చేయబడిన వోల్టేజ్

కెవి

10/0.4 (అధిక పీడనం/తక్కువ పీడనం)

2

గరిష్ట ఆపరేటింగ్ వోల్టేజ్

కెవి

12 (అధిక-వోల్టేజ్ వైపు)

3

రేట్ చేయబడిన ఫ్రీక్వెన్సీ

Hz

50

4

రేట్ చేయబడిన సామర్థ్యం

KVA

50-1600

5

1-నిమిషం పవర్ ఫ్రీక్వెన్సీ వోల్టేజీని తట్టుకుంటుంది

కె.వి

35

6

మెరుపు ప్రేరణ వోల్టేజ్

కె.వి

75

7

శీతలీకరణ పద్ధతి

చమురు-మునిగిన స్వీయ-శీతలీకరణ

8

హై-వోల్టేజ్ బ్యాకప్ ఫ్యూజ్ బ్రేకింగ్ కరెంట్

kA

50

9

ఇన్సర్షన్ ఫ్యూజ్ బ్రేకింగ్ కరెంట్

KA

2.5

10

పరిసర ఉష్ణోగ్రత

℃

-35-+40

11

కాయిల్ యొక్క అనుమతించబడిన ఉష్ణోగ్రత పెరుగుదల

k

65

12

నో-లోడ్ వోల్టేజ్ నియంత్రణ

±5% లేదా ±2 × 2.5%

13

శబ్దం స్థాయి

dB

50

14

రక్షణ రేటింగ్

IP43

కెపాసిటీ kVA

వోల్టేజ్ kV

కనెక్షన్ గ్రూప్ హోదా

నో-లోడ్ కరెంట్ %

నో-లోడ్ కరెంట్ %

ఇంపెడెన్స్ వోల్టేజ్ %

S9

S10

S11

అధిక ఒత్తిడి

అల్పపీడనం

S9

S10

S11

S9

S9

S11

50

10±5% లేదా ±2×2.5%

0.4

Dyn11 లేదా Yyn0

2.0

1.9

0.75

0.17

0.15

0.12

0.87

0.83

0.87

63

1.9

1.8

0.7

0.2

0.18

0.14

1.04

0.99

1.04

80

1.9

1.7

0.7

0.25

0.22

0.175

1.25

1.2

1.25

100

1.8

1.55

0.65

0.29

0.26

0.2

1.5

1.42

1.5

125

1.7

1.45

0.65

0.34

0.3

0.235

4.0

1.8

1.72

1.8

160

1.6

1.3

0.6

0.4

0.36

0.27

2.2

2.12

2.2

200

1.5

1.2

0.55

0.48

0.43

0.33

2.6

2.5

2.6

250

1.4

1.1

0.5

0.56

0.5

0.39

3.05

2.9

3.05

315

1.4

1.0

0.45

0.67

0.29

0.465

3.65

3.45

3.65

400

1.3

1.0

0.4

0.8

0.71

0.56

4.3

4.15

4.3

500

1.2

1.0

0.4

0.96

0.85

0.67

5.15

4.82

5.15

630

1.1

0.8

0.4

1.2

1.6

0.81

6.2

5.86

6.2

800

1.0

0.7

0.35

1.4

1.23

0.98

7.5

7.2

7.5

1000

1.0

0.6

0.3

1.7

1.5

1.15

4.5

10.3

9.8

10.3

250

0.9

0.6

0.27

1.95

1.72

1.36

12.0

12.2

12.0
