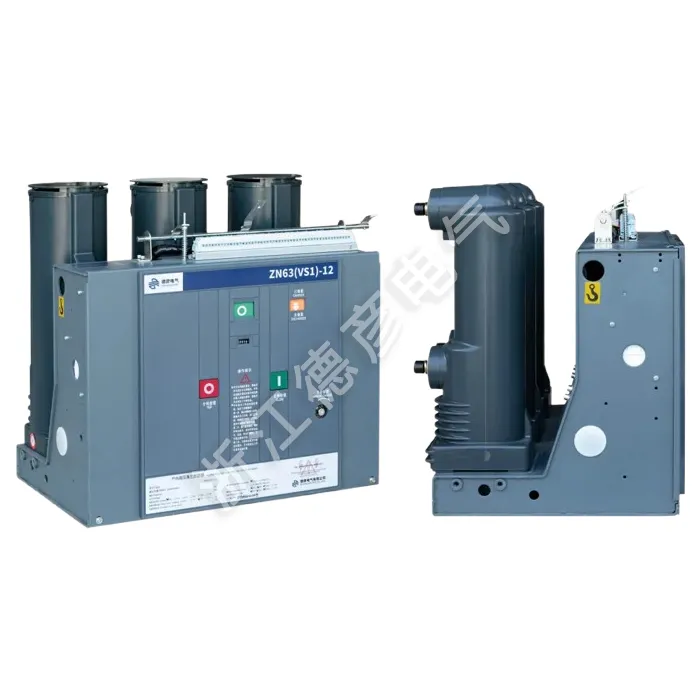

స్థిర ఇండోర్ హై-వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్

క్రమ సంఖ్య

పేరు

యూనిట్

డేటా

1

రేట్ చేయబడిన వోల్టేజ్

కె.వి

12

2

గరిష్ట ఆపరేటింగ్ వోల్టేజ్

కె.వి

12

3

రేట్ చేయబడిన కరెంట్

A

630

1250

630 1250

1600 2000

2500 3150

1250 1600

2000 2500

3150 4000

4

రేట్ చేయబడిన షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్ (రేటెడ్ థర్మల్ స్టెబిలిటీ కరెంట్ - RMS)

KA

20/25

31.5

40

5

రేట్ చేయబడిన షార్ట్-సర్క్యూట్ క్లోజింగ్ కరెంట్ (పీక్)

KA

50/63

80

100

6

రేటెడ్ పీక్ తట్టుకునే కరెంట్ (రేటెడ్ డైనమిక్ స్టెబిలిటీ కరెంట్ - పీక్)

KA

50/63

80

100

7

4S రేటెడ్ షార్ట్-సర్క్యూట్ కరెంట్‌ను తట్టుకుంటుంది

KA

20/25

31.5

20/25

8

రేట్ చేయబడిన ఇన్సులేషన్ స్థాయి

వర్కింగ్ వోల్టేజ్ తట్టుకోగలిగిన (రేట్ చేయబడిన బ్రేకింగ్‌కు ముందు మరియు తరువాత)/1 నిమి పవర్ ఫ్రీక్వెన్సీ వోల్టేజ్ తట్టుకోగలదు

కె.వి

గ్రౌండ్ 42 (విరామం 48)

వోల్టేజీని తట్టుకో (రేటింగ్ బ్రేకింగ్‌కు ముందు మరియు తరువాత) / పీక్ రేటెడ్ మెరుపు ప్రేరణ వోల్టేజీని తట్టుకుంటుంది

గ్రౌండ్ 75 (బ్రేక్ 85)

9

రేట్ చేయబడిన థర్మల్ స్టెబిలిటీ సమయం

S

4

10

రేట్ చేయబడిన ఆపరేటింగ్ సీక్వెన్స్

ప్రత్యేక -0.3S - కంబైన్డ్ -180S - కంబైన్డ్

11

యాంత్రిక జీవితం

రెండవది

20000

12

రేట్ చేయబడిన షార్ట్-సర్క్యూట్ బ్రేకింగ్ ప్రస్తుత బ్రేక్‌ల సంఖ్య

రెండవది

50

13

ఆపరేటింగ్ మెకానిజం రేటెడ్ క్లోజింగ్ వోల్టేజ్ (DC)

v

AC, DC 110,220

14

ఆపరేటింగ్ మెకానిజం రేటెడ్ ఓపెనింగ్ వోల్టేజ్ (DC)

v

AC, DC 110,220

15

సంప్రదింపు గ్యాప్

మి.మీ

11± 1

16

ఓవర్‌స్ట్రోక్ (కాంటాక్ట్ స్ప్రింగ్ కంప్రెషన్ పొడవు)

మి.మీ

3.5 ± 0.5

17

మూడు-దశల ముగింపు మరియు ప్రారంభ బౌన్స్ సమయం

ms

≤2

18

ముగింపు సమయంలో బౌన్స్ సమయాన్ని సంప్రదించండి

ms

≤2

19

సగటు ట్రిప్పింగ్ వేగం

m/s

0.9~1.2

సగటు ముగింపు వేగం

m/s

0.5-~0.8

20

ప్రారంభ సమయం

గరిష్ట ఆపరేటింగ్ వోల్టేజ్ వద్ద

S

≤0.05

21

కనీస ఆపరేటింగ్ వోల్టేజ్ వద్ద

≤0.08

22

ముగింపు సమయం

S

0.1

23

ప్రతి దశ ప్రధాన సర్క్యూట్ యొక్క ప్రతిఘటన

μΩ

630 ≤50

1250 ≤ 45

24

కదిలే మరియు స్థిర పరిచయాల కోసం అనుమతించదగిన సంచిత దుస్తులు మందం

మి.మీ

3
