స్విచ్ గేర్ ఎంచుకోవడానికి గైడ్

2026-03-05 0 నాకు సందేశం పంపండి

ముఖ్యంగా, రకాన్ని ఎంచుకోవడంస్విచ్ గేర్"అవసరాలను నిర్వచించడం" నుండి "మ్యాచింగ్ పారామితులు" వరకు వెళ్ళే నిర్ణయాత్మక ప్రక్రియ. ఎంపిక ప్రక్రియను స్పష్టంగా చేయడానికి, నేను దానిని ఎనిమిది కీలక కొలతలుగా విభజించాను. మీరు దీన్ని చెక్‌లిస్ట్ లాగా ఉపయోగించవచ్చు, ప్రతి అంశాన్ని మీ వాస్తవ పరిస్థితికి వ్యతిరేకంగా తనిఖీ చేయవచ్చు.

స్విచ్ గేర్ ఎంపిక కోసం మూడు కోర్ డైమెన్షన్లు

ఎంపిక పరిమాణం

ముఖ్య పరిగణనలు

ఎంపిక మార్గదర్శకం

1. వోల్టేజ్ స్థాయి

ఇది అధిక-వోల్టేజ్ సిస్టమ్ (ఉదా., 10kV, ఇన్‌కమింగ్ లైన్/ట్రాన్స్‌ఫార్మర్ ప్రైమరీ సైడ్‌గా) లేదా తక్కువ-వోల్టేజ్ సిస్టమ్ (ఉదా., 380V/220V, అవుట్‌గోయింగ్ లైన్/టెర్మినల్ డిస్ట్రిబ్యూషన్‌గా) కాదా అని నిర్ణయించండి.

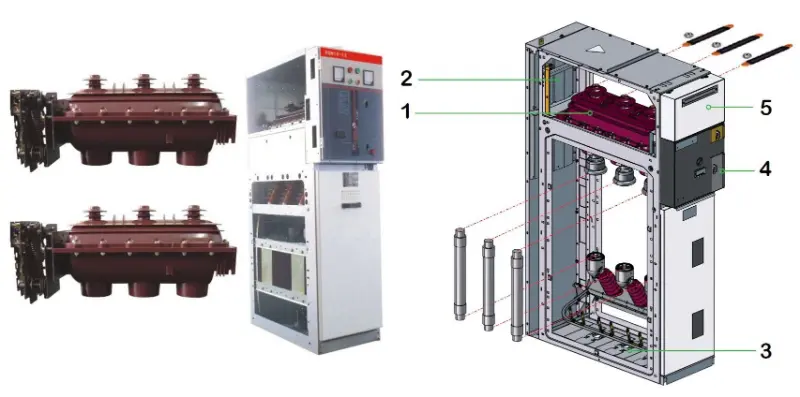

Switchgear

ఇది చాలా ప్రాథమిక విభాగం, ఇది నేరుగా పరికరాల ఇన్సులేషన్ స్థాయి మరియు అంతర్గత భాగాలను నిర్ణయిస్తుంది.

2. ఇన్‌స్టాలేషన్ ఎన్విరాన్‌మెంట్

ఇది ఇండోర్ లేదా అవుట్‌డోర్ ఇన్‌స్టాలేషన్ కోసం మరియు వాటర్‌ఫ్రూఫింగ్ (IP రేటింగ్), తేమ నిరోధకత, తుప్పు నిరోధకత లేదా పేలుడు రక్షణ వంటి ప్రత్యేక అవసరాలు ఉంటే అంచనా వేయండి. బహిరంగ వినియోగానికి అధిక ప్రవేశ రక్షణ రేటింగ్‌లు (ఉదా., IP54 లేదా అంతకంటే ఎక్కువ) మరియు స్టెయిన్‌లెస్ స్టీల్ ఎన్‌క్లోజర్‌లు అవసరం; తేమ/తినివేయు వాతావరణాలకు పూర్తిగా మూసివున్న పరికరాలు లేదా ప్రత్యేక పూత చికిత్సలు అవసరం.

3. ఫంక్షనల్ పర్పస్

ప్రధాన ప్రయోజనాన్ని స్పష్టంగా నిర్వచించండి: లైటింగ్, పవర్ (ఉదా., మోటార్ నియంత్రణ), పవర్ డిస్ట్రిబ్యూషన్, పవర్ ఫ్యాక్టర్ కరెక్షన్ (కెపాసిటర్ బ్యాంక్) లేదా మీటరింగ్. లైటింగ్ పంపిణీ పెట్టెలు చిన్న లోడ్లు కలిగి ఉంటాయి మరియు గోడకు మౌంట్ చేయబడతాయి; విద్యుత్ పంపిణీ పెట్టెలు పెద్ద లోడ్‌లను కలిగి ఉంటాయి, తరచుగా నేలపై నిలబడి ఉంటాయి మరియు తరచుగా మోటారు నియంత్రణ యూనిట్లు అవసరమవుతాయి.

4. నిర్మాణ రూపం

స్థిర రకం (ఉదా., GGD, ఆర్థిక) లేదా డ్రా-అవుట్ రకం (ఉదా., GCK/GCS/MNS, సులభమైన నిర్వహణ, అధిక విశ్వసనీయత) మధ్య ఎంచుకోండి. చెదరగొట్టబడిన లోడ్లు, కొన్ని సర్క్యూట్‌లు మరియు పరిమిత బడ్జెట్‌లతో కూడిన పరిస్థితులకు స్థిర రకం అనుకూలంగా ఉంటుంది.

సాంద్రీకృత లోడ్లు, అనేక సర్క్యూట్లు మరియు అధిక విద్యుత్ సరఫరా విశ్వసనీయత అవసరాలు (ఉదా., డేటా సెంటర్లు, పెట్రోకెమికల్ పరిశ్రమ) ఉన్న పరిస్థితులకు డ్రా-అవుట్ రకం అనుకూలంగా ఉంటుంది.

5. ఎలక్ట్రికల్ పారామితులు

సిస్టమ్ యొక్క రేట్ వోల్టేజ్, ఫ్రీక్వెన్సీ మరియు లెక్కించిన కరెంట్‌ని ధృవీకరించండి. మరీ ముఖ్యంగా, షార్ట్-సర్క్యూట్ పరిస్థితుల్లో డైనమిక్ మరియు థర్మల్ స్టెబిలిటీ అవసరాలకు అనుగుణంగా ఉండేలా చూసుకోండి. సర్క్యూట్ బ్రేకర్ యొక్క బ్రేకింగ్ కెపాసిటీ తప్పనిసరిగా ఇన్‌స్టాలేషన్ పాయింట్ వద్ద గరిష్ట షార్ట్-సర్క్యూట్ కరెంట్ కంటే ఎక్కువగా ఉండాలి. సురక్షితమైన ఆపరేషన్ కోసం పారామీటర్ మ్యాచింగ్ ప్రాథమికమైనది. ఇది అనుభవం లేదా అంచనా మాత్రమే కాకుండా కఠినమైన గణనలపై ఆధారపడి ఉండాలి. 6. ప్రాజెక్ట్ ప్రకృతి

ఇది కొత్త నిర్మాణ ప్రాజెక్ట్, పునర్నిర్మాణ ప్రాజెక్ట్ లేదా సామర్థ్య విస్తరణ ప్రాజెక్ట్?

కొత్త నిర్మాణం కోసం, అధిక-నాణ్యత, అత్యంత విశ్వసనీయమైన కొత్త ఉత్పత్తులకు ప్రాధాన్యత ఇవ్వండి. పునరుద్ధరణ/విస్తరణ కోసం, సులభమైన సిస్టమ్ ఇంటిగ్రేషన్ కోసం ఇప్పటికే ఉన్న క్యాబినెట్ రకాన్ని సూచించండి.

7. ఇన్‌స్టాలేషన్ స్పేస్

ఎలక్ట్రికల్ గది యొక్క పొడవు, వెడల్పు మరియు ఎత్తును కొలవండి, ముఖ్యంగా క్యాబినెట్‌ల ముందు మరియు వెనుక ఉన్న ఆపరేటింగ్ నడవల వెడల్పు.

స్థలం లభ్యత నేరుగా క్యాబినెట్ కొలతలు మరియు లేఅవుట్‌ను పరిమితం చేస్తుంది. ఉదాహరణకు, వెనుక నడవ వెడల్పు తప్పనిసరిగా నిర్వహణ అవసరాలకు అనుగుణంగా ఉండాలి మరియు 6m కంటే ఎక్కువ పొడవు గల క్యాబినెట్‌ల వరుసలకు రెండు నిష్క్రమణ పాయింట్లు అవసరం.

8. నిర్వహణ & నిర్వహణ ఆపరేటింగ్ సిబ్బంది యొక్క సాంకేతిక నైపుణ్యం స్థాయి మరియు నిర్వహణ సౌలభ్యం కోసం అవసరాలను పరిగణించండి.

డ్రా-అవుట్ క్యాబినెట్‌లు మంచి యూనిట్ పరస్పర మార్పిడిని అందిస్తాయి; నిర్వహణ సమయంలో, విద్యుత్ సరఫరాను త్వరగా పునరుద్ధరించడానికి తప్పు యూనిట్‌ను బయటకు తీయవచ్చు, అయితే ఖర్చు ఎక్కువగా ఉంటుంది.

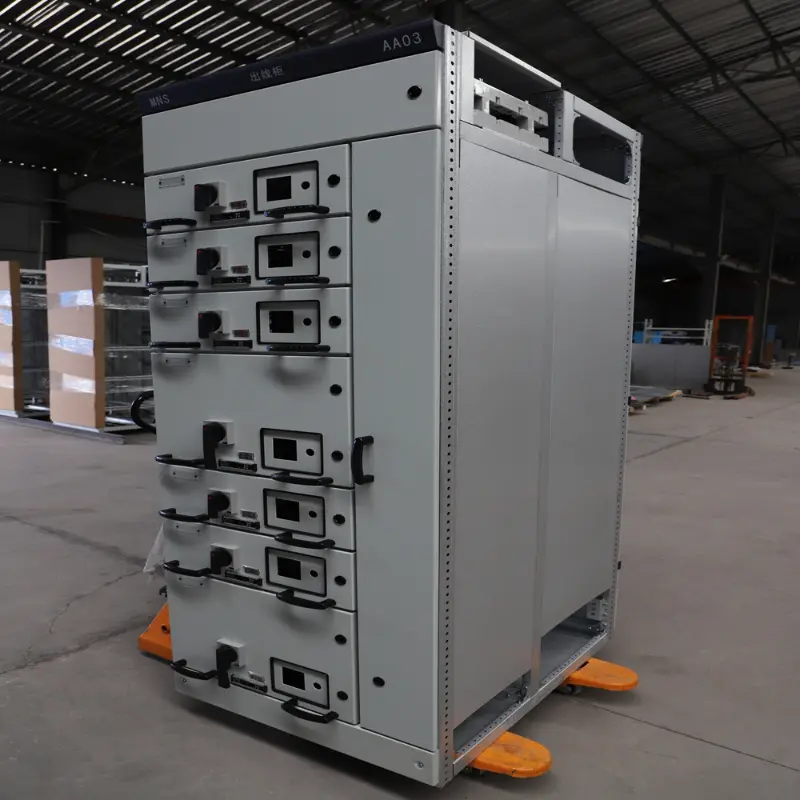

Switchgear

సాధారణ స్విచ్‌గేర్ మోడల్‌లు మరియు వర్తించే దృశ్యాలు

కోర్ కొలతలు అర్థం చేసుకున్న తర్వాత, అనేక సాధారణ రకాలను చూద్దాంతక్కువ-వోల్టేజ్ స్విచ్ గేర్మార్కెట్ లో. ఇది మీ వియుక్త అవసరాలను నిర్దిష్ట ఉత్పత్తులతో సరిపోల్చడంలో మీకు సహాయం చేస్తుంది.

మోడల్ సిరీస్ నిర్మాణ రకం కోర్ లక్షణాలు

సాధారణ వర్తించే దృశ్యాలు

:------------ :------------ :---------------------------------------------------------

GGD ఫిక్స్డ్ ఎకనామిక్ మరియు ప్రాక్టికల్, సింపుల్ సర్క్యూట్రీ, కానీ మెయింటెనెన్స్ కోసం విద్యుత్తు అంతరాయం అవసరం.

పారిశ్రామిక మరియు మైనింగ్ ఎంటర్‌ప్రైజెస్, కాస్ట్ సెన్సిటివిటీతో కూడిన నిర్మాణ సైట్‌లు, తక్కువ సర్క్యూట్‌లు మరియు విద్యుత్ సరఫరా కొనసాగింపు కోసం తక్కువ అవసరాలు.

GCK డ్రా-అవుట్

మోటార్ కంట్రోల్ సెంటర్ (MCC) యూనిట్లతో కూడి ఉంటుంది. ఐసోలేటెడ్ సర్క్యూట్‌లు మంచి భద్రత మరియు విశ్వసనీయతను అందిస్తాయి. డబ్బుకు మంచి విలువను అందిస్తుంది.

పవర్ సిస్టమ్స్, ఇండస్ట్రియల్ మరియు మైనింగ్ ఎంటర్‌ప్రైజెస్, పవర్ కన్వర్షన్, డిస్ట్రిబ్యూషన్ మరియు మోటార్ కంట్రోల్ అవసరమయ్యే ఎత్తైన భవనాలు. ప్రస్తుతం విస్తృతంగా ఉపయోగించే రకం.

GCS డ్రా-అవుట్

GCK ఆధారంగా మెరుగైన డిజైన్, సౌకర్యవంతమైన నిర్మాణం, డ్రాయర్ యూనిట్ల మంచి పరస్పర మార్పిడి. ప్రారంభ సంస్కరణలు సాపేక్షంగా తక్కువ రక్షణ స్థాయిలను కలిగి ఉన్నాయి. పెద్ద పవర్ ప్లాంట్లలో పంపిణీ వ్యవస్థలు, పెట్రోకెమికల్ సౌకర్యాలు మొదలైనవి, అధిక ఆటోమేషన్ స్థాయిలు మరియు కంప్యూటర్‌లతో ఇంటర్‌ఫేస్ సామర్థ్యం అవసరం.

MNS డ్రా-అవుట్

కాంపాక్ట్ డిజైన్, మాడ్యులర్ స్ట్రక్చర్, అద్భుతమైన పనితనం, అధిక రక్షణ స్థాయి, అత్యుత్తమ పనితీరు, కానీ సాపేక్షంగా ఎక్కువ ధర (సుమారుగా GCS కంటే రెండు రెట్లు). విద్యుత్ సరఫరా విశ్వసనీయత, భద్రత మరియు స్థల వినియోగం, పెద్ద డేటా సెంటర్‌లు, ఉన్నత స్థాయి హోటళ్లు మరియు ఖచ్చితమైన తయారీ వర్క్‌షాప్‌లు వంటి అత్యంత అధిక డిమాండ్‌లతో కూడిన పరిస్థితులు.

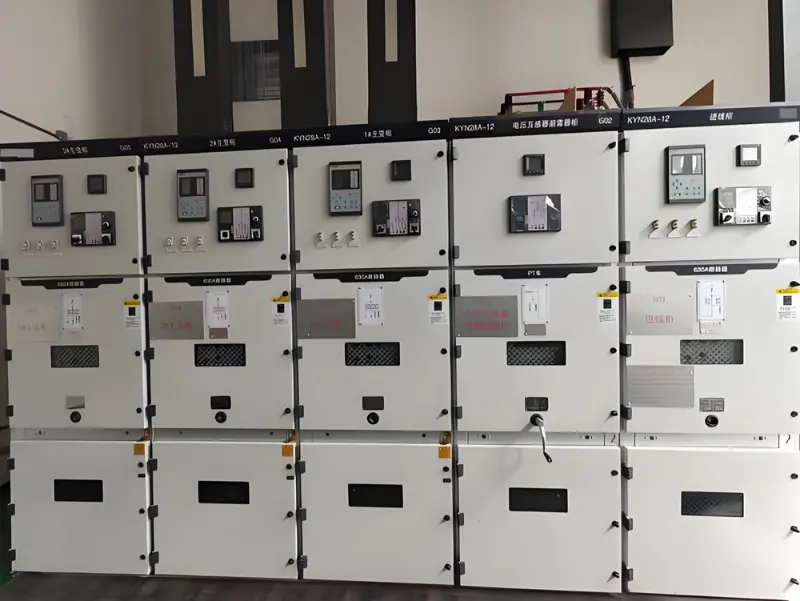

Switchgear

> సంక్షిప్తంగా, GGD నుండి MNS వరకు, ఇది పనితీరు మరియు ఖర్చు రెండింటిలోనూ పురోగతిగా చూడవచ్చు. చాలా సంప్రదాయ ప్రాజెక్టుల కోసం, GCK అనేది ఆర్థిక వ్యవస్థ మరియు విశ్వసనీయతను సమతుల్యం చేసే వివేకవంతమైన ఎంపిక.
