పంపిణీ EPC ప్రాజెక్ట్‌ల కోసం ఏ వోల్టేజ్-లెవల్ రింగ్ మెయిన్ యూనిట్‌ని ఎంచుకోవాలి?

వివిధ పంపిణీ EPC సాధారణ-కాంట్రాక్ట్ ప్రాజెక్ట్‌లలో, రింగ్ మెయిన్ యూనిట్ (RMU) ప్యాకేజీ సబ్‌స్టేషన్‌లు మరియు బాక్స్-టైప్ సబ్‌స్టేషన్‌ల యొక్క ప్రధాన అధిక-వోల్టేజ్ భాగం వలె పనిచేస్తుంది. దాని వోల్టేజ్ స్థాయి ఎంపిక మొత్తం విద్యుత్ పంపిణీ పరిష్కారం యొక్క స్థిరత్వం, సమ్మతి మరియు ప్రాజెక్ట్ ధరను నేరుగా నిర్ణయిస్తుంది మరియు ఇది ప్రాథమిక రూపకల్పన దశలో EPC సేకరణ ఇంజనీర్‌లకు కీలకమైన సాంకేతిక ఆందోళన. అనేక EPC సాధారణ కాంట్రాక్టర్లు ప్రారంభ విచారణ దశలో ఒక ప్రశ్నను లేవనెత్తారు: పంపిణీ EPC ప్రాజెక్ట్‌ల కోసం ఏ వోల్టేజ్-స్థాయి రింగ్ ప్రధాన యూనిట్‌ని ఎంచుకోవాలి?

యుక్వింగ్, జెజియాంగ్‌లో ఉంది,జెజియాంగ్ దేయాన్ ఎలక్ట్రిక్ కో., లిమిటెడ్.R&D మరియు మీడియం-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ పరికరాల తయారీలో ప్రత్యేకత కలిగి ఉంది. మేము IEC-కంప్లైంట్ SF6 గ్యాస్-ఇన్సులేటెడ్ మరియు ఎకో-ఫ్రెండ్లీ సాలిడ్-ఇన్సులేటెడ్ రింగ్ ప్రధాన యూనిట్లు, యూరోపియన్-స్టైల్ ప్యాకేజీ బాక్స్ సబ్‌స్టేషన్‌లు, ముందుగా నిర్మించిన క్యాబిన్-రకం సబ్‌స్టేషన్‌లు మరియు పూర్తి స్థాయి విద్యుత్ పంపిణీ పరికరాలను సరఫరా చేస్తాము. మేము గ్లోబల్ EPC సాధారణ-కాంట్రాక్ట్ క్లయింట్‌లకు చాలా కాలంగా సేవలందిస్తున్నాము మరియు విభిన్న పంపిణీ ప్రాజెక్ట్‌ల కోసం అనుకూలీకరించిన RMU ఎంపిక పరిష్కారాలను అందిస్తాము.

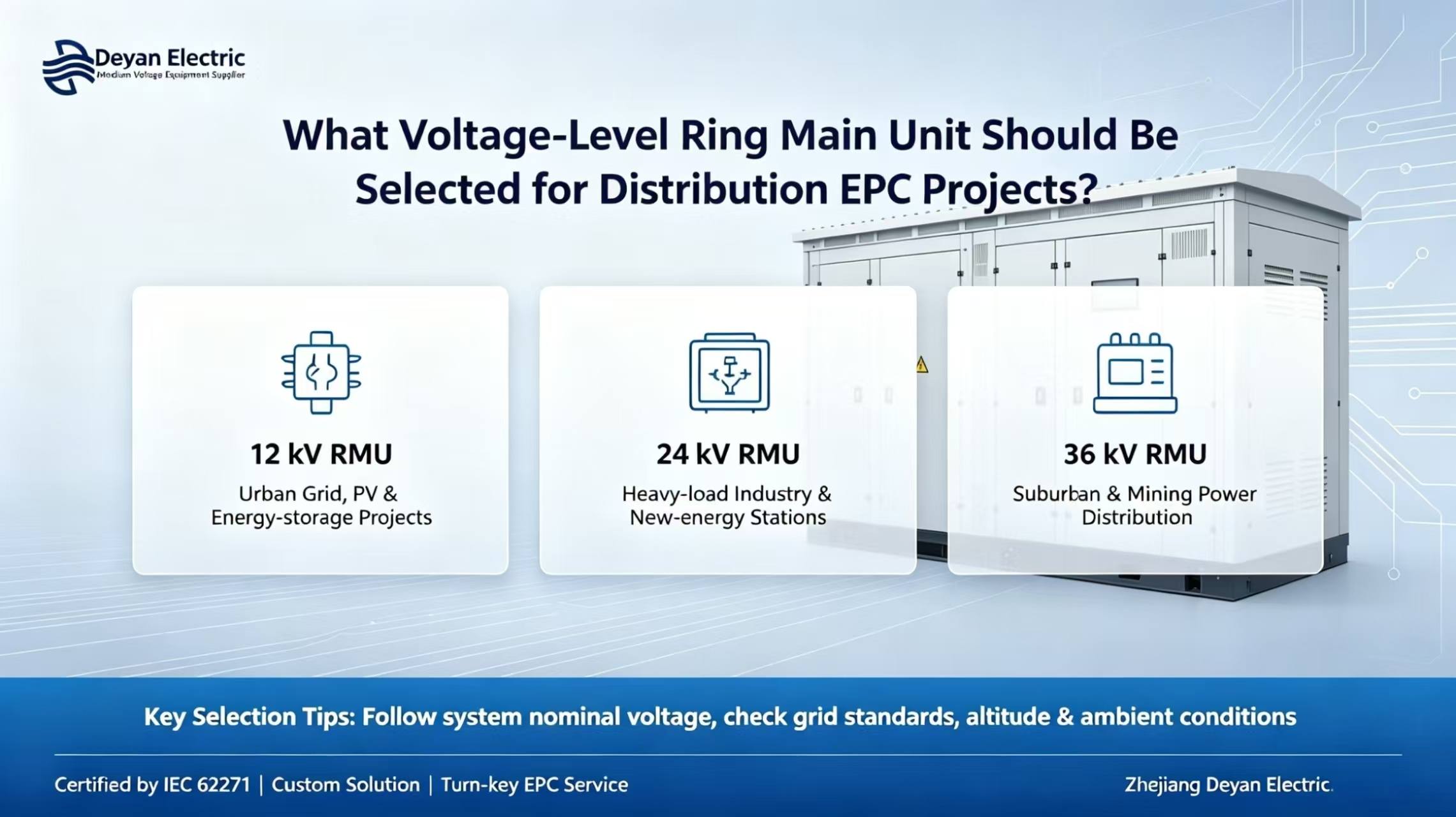

పంపిణీ EPC ప్రాజెక్ట్‌లలో మెయిన్ స్ట్రీమ్ రింగ్-మెయిన్-యూనిట్ వోల్టేజ్-స్థాయి ఎంపిక కోసం సూచన

12 kV (10 kV వ్యవస్థ)

12 kV రింగ్ ప్రధాన యూనిట్ ప్రపంచ పంపిణీ EPC ప్రాజెక్ట్‌లలో విస్తృతంగా స్వీకరించబడిన ప్రధాన స్రవంతి మోడల్. ఇది పట్టణ పంపిణీ నెట్‌వర్క్ పునరుద్ధరణ, పారిశ్రామిక-పార్కు విద్యుత్ పంపిణీ, PV & శక్తి-నిల్వ గ్రిడ్-కనెక్షన్ మరియు చిన్న-నుండి-మధ్యస్థ-పరిమాణ ప్యాకేజీ సబ్‌స్టేషన్లలో విస్తృతంగా వర్తించబడుతుంది. అధిక మాడ్యులారిటీ మరియు నియంత్రించదగిన ఖర్చులను కలిగి ఉంటుంది, ఈ RMU చాలా సాంప్రదాయిక రింగ్ పవర్ సప్లై ఆర్కిటెక్చర్‌లకు సరిపోతుంది, షార్ట్-సర్క్యూట్ 20 kA / 25 kA ప్రస్తుత ఎంపికలను తట్టుకుంటుంది. ఇది EPC ప్రాజెక్ట్‌ల కోసం చాలా తరచుగా విచారించబడే స్పెసిఫికేషన్ కూడా.

24 కి.వి

24 kV రింగ్ ప్రధాన యూనిట్లు ఎక్కువగా పెద్ద లోడ్లు మరియు ఎక్కువ విద్యుత్-ప్రసార దూరాలు, అలాగే కొత్త-శక్తి సేకరణ స్టేషన్లు కలిగిన పారిశ్రామిక జోన్లకు ఉపయోగించబడతాయి. 12 kV సొల్యూషన్‌తో పోలిస్తే, ఇది లైన్ నష్టాలను తగ్గిస్తుంది మరియు కేబుల్ క్రాస్-సెక్షన్‌లపై పెట్టుబడిని తగ్గిస్తుంది, ఇది పెద్ద-సామర్థ్యం కలిగిన EPC సాధారణ-కాంట్రాక్టింగ్ ప్రాజెక్ట్‌లకు అనుకూలంగా ఉంటుంది. దీనికి అధిక పరికరాలు ఇన్సులేషన్ గ్రేడ్‌లు మరియు రీన్‌ఫోర్స్డ్ క్యాబినెట్ స్ట్రక్చరల్ డిజైన్ అవసరం, మరియు దీని మొత్తం ఖర్చు 12 kV రింగ్ మెయిన్ యూనిట్ కంటే ఎక్కువగా ఉంటుంది.

36 kV (33 kV వ్యవస్థ)

36 kV రింగ్ ప్రధాన యూనిట్లు సుదూర సబర్బన్ డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌లు, పెద్ద-స్థాయి మైనింగ్ ప్రాంతాలు మరియు సుదూర విద్యుత్-సరఫరా EPC పనుల కోసం ఉపయోగించబడతాయి. మధ్యస్థ-అధిక-వోల్టేజ్ పంపిణీ వర్గంలోకి వస్తాయి, అవి సాధారణంగా పెద్ద-సామర్థ్య ప్యాకేజీ సబ్‌స్టేషన్‌లతో కలిసి ఉపయోగించబడతాయి మరియు ఇన్సులేషన్, అంతర్గత ఆర్క్ రక్షణ మరియు ఫ్యాక్టరీ అంగీకార పరీక్ష (FAT)పై అధిక అవసరాలను విధిస్తాయి.

కోర్ ఎంపిక సూత్రం:రింగ్ మెయిన్ యూనిట్ యొక్క రేట్ వోల్టేజ్ కేవలం ట్రాన్స్‌ఫార్మర్ సామర్థ్యం ఆధారంగా కాకుండా ప్రాజెక్ట్ యొక్క నామమాత్రపు సిస్టమ్ వోల్టేజ్ ప్రకారం నిర్ణయించబడుతుంది. EPC క్లయింట్లు రింగ్ మెయిన్ యూనిట్ యొక్క రేట్ వోల్టేజ్‌ను ఖరారు చేసే ముందు స్థానిక గ్రిడ్ ప్రమాణాలు, సిస్టమ్ షార్ట్-సర్క్యూట్ పారామితులు, ప్రాజెక్ట్ ఎత్తు, పరిసర ఉష్ణోగ్రత మరియు తేమ పరిస్థితులను నిర్ధారించాలి.

EPC-ప్రాజెక్ట్ ఎక్విప్‌మెంట్ ఎంపిక కోసం అదనపు పరిగణనలు

వోల్టేజ్ స్థాయి కాకుండా, EPC సాధారణ కాంట్రాక్టర్లు రింగ్ ప్రధాన యూనిట్లను కొనుగోలు చేసేటప్పుడు ఉత్పత్తి ప్రమాణాలు, పర్యావరణ అనుకూలత మరియు పూర్తి-సెట్ డెలివరీ సామర్ధ్యంపై కూడా శ్రద్ధ వహించాలి:

సర్టిఫికేషన్ అవసరాలు:ఉత్పత్తులు IEC 62271 సిరీస్ అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా ఉండాలి. ప్రాజెక్ట్ డ్రాయింగ్ రివ్యూ మరియు ఫ్యాక్టరీ అంగీకార పరీక్షకు మద్దతు ఇవ్వడానికి టైప్-టెస్ట్ రిపోర్ట్‌లు మరియు CE సర్టిఫికెట్‌ల పూర్తి సెట్‌లు అందుబాటులో ఉంటాయి.

పర్యావరణ అనుకూలత:అధిక ఉష్ణోగ్రత, అధిక తేమ మరియు అధిక ఎత్తు వంటి సంక్లిష్ట ఆపరేటింగ్ పరిస్థితులకు అనుగుణంగా, తీర ప్రాంతాల కోసం బాహ్య IP54 రక్షణ రేటింగ్, యాంటీ-కండెన్సేషన్ టెంపరేచర్-కంట్రోల్ సిస్టమ్స్ మరియు యాంటీ తుప్పు కోటింగ్‌ల కోసం అనుకూలీకరణ అందుబాటులో ఉంది.

పూర్తి-సెట్ సహాయక పరిష్కారాలు:డెయాన్ ఎలక్ట్రిక్ స్వతంత్ర రింగ్ మెయిన్ యూనిట్‌లను సరఫరా చేయగలదు, అలాగే RMUలు, ట్రాన్స్‌ఫార్మర్లు మరియు తక్కువ-వోల్టేజ్ క్యాబినెట్‌లను కలిపి ఇంటిగ్రేటెడ్ ప్యాకేజీ సబ్‌స్టేషన్‌ల టర్న్‌కీ సొల్యూషన్‌లను అందిస్తుంది. వన్-స్టాప్ డెలివరీ EPC క్లయింట్‌లకు బహుళ-పార్టీ సేకరణ మరియు కమీషన్ కోసం సమన్వయం నుండి ఉత్పన్నమయ్యే కమ్యూనికేషన్ ఖర్చులను తగ్గిస్తుంది.

ఇంటెలిజెంట్ అప్‌గ్రేడ్:FTU ఇంటెలిజెంట్ టెర్మినల్‌లు ఫాల్ట్ లొకేషన్ మరియు రిమోట్ మానిటరింగ్ ఫంక్షన్‌లను గుర్తించడానికి ఐచ్ఛికం, స్మార్ట్ డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌ల EPC ప్రాజెక్ట్‌లు మరియు న్యూ-ఎనర్జీ గ్రిడ్-కనెక్షన్ కోసం అనుకూలంగా ఉంటాయి.

తీర్మానం

రింగ్-మెయిన్-యూనిట్ స్పెసిఫికేషన్ నిర్వచనం కోసం వోల్టేజ్-స్థాయి ఎంపిక ప్రాథమిక దశ. సరికాని ఎంపిక విఫలమైన గ్రిడ్ అంగీకారం, పరికరాల ఓవర్‌లోడ్ మరియు ప్రాజెక్ట్ ఆలస్యం వంటి తీవ్రమైన ప్రమాదాలను ప్రేరేపించవచ్చు. ప్రొఫెషనల్ ఎలక్ట్రికల్-ఇంజనీరింగ్ టెక్నికల్ టీమ్‌ను ప్రగల్భాలు పలుకుతూ, Zhejiang Deyan Electric Co., Ltd. EPC ప్రాజెక్ట్ డ్రాయింగ్‌లు మరియు స్థానిక గ్రిడ్ స్పెసిఫికేషన్‌ల ఆధారంగా రింగ్-మెయిన్-యూనిట్ వోల్టేజ్-సెలక్షన్ సేవలు మరియు ప్రైమరీ-స్కీమ్ డిజైన్‌ను అందించగలదు. గ్లోబల్ డిస్ట్రిబ్యూషన్ EPC ప్రాజెక్ట్‌ల కోసం స్థిరమైన మరియు విశ్వసనీయమైన మీడియం-వోల్టేజ్ పవర్-డిస్ట్రిబ్యూషన్ సొల్యూషన్‌లను అందించడానికి ODM అనుకూలీకరణకు మద్దతు ఉంది.
