ఆధునిక పవర్ డిస్ట్రిబ్యూషన్ కోసం AC మెటల్-ఎన్‌క్లోజ్డ్ రింగ్ మెయిన్ స్విచ్‌గేర్‌ను ఏది నమ్మదగినదిగా చేస్తుంది?

AC మెటల్-పరివేష్టిత రింగ్ ప్రధాన స్విచ్ గేర్పవర్ కంటిన్యూటీ, ఆపరేషనల్ సేఫ్టీ, ఫాల్ట్ ఐసోలేషన్ మరియు ఇన్‌స్టాలేషన్ సామర్థ్యాన్ని మెరుగుపరచడానికి రూపొందించబడిన కాంపాక్ట్ మీడియం-వోల్టేజ్ డిస్ట్రిబ్యూషన్ సొల్యూషన్. మెటల్ ఎన్‌క్లోజర్ లోపల స్విచింగ్, ప్రొటెక్షన్, ఐసోలేషన్ మరియు గ్రౌండింగ్ ఫంక్షన్‌లను కలపడం ద్వారా, ఈ పరికరం ముఖ్యంగా పట్టణ పంపిణీ నెట్‌వర్క్‌లు, పారిశ్రామిక సౌకర్యాలు, వాణిజ్య భవనాలు, మౌలిక సదుపాయాల ప్రాజెక్టులు మరియు పునరుత్పాదక ఇంధన అనువర్తనాలకు అనుకూలంగా ఉంటుంది. ఈ గైడ్ దాని నిర్మాణం, ఆపరేటింగ్ సూత్రం, కీలక సాంకేతిక పారామితులు, భద్రతా లక్షణాలు, అప్లికేషన్ దృశ్యాలు మరియు సరైన కాన్ఫిగరేషన్‌ను ఎంచుకోవడానికి ఆచరణాత్మక పరిశీలనలను వివరిస్తుంది.

విషయ సూచిక

• 1. AC మెటల్-ఎన్‌క్లోజ్డ్ రింగ్ మెయిన్ స్విచ్‌గేర్‌ను అర్థం చేసుకోవడం
• 2. మీడియం-వోల్టేజ్ పంపిణీలో ఇది ఎందుకు ముఖ్యమైనది?
• 3. స్విచ్ గేర్ ఎలా నిర్మించబడింది?
  • స్విచింగ్ మరియు రక్షణ భాగాలు
  • కేబుల్ మరియు కనెక్షన్ కంపార్ట్మెంట్లు
  • మెటల్ ఎన్‌క్లోజర్ మరియు సేఫ్టీ డిజైన్
• 4. రింగ్ మెయిన్ సిస్టమ్ ఎలా పని చేస్తుంది?
• 5. ఏ సాంకేతిక పారామితులు చాలా ముఖ్యమైనవి?
• 6. పవర్ డిస్ట్రిబ్యూషన్ ప్రాజెక్ట్‌లకు కీలక ప్రయోజనాలు
• 7. ఇది సాధారణంగా ఎక్కడ ఉపయోగించబడుతుంది?
• 8. ఆర్డర్ చేయడానికి ముందు కొనుగోలుదారులు ఏమి తనిఖీ చేయాలి?
• 9. ఇన్‌స్టాలేషన్, ఆపరేషన్ మరియు మెయింటెనెన్స్ పరిగణనలు
• 10. ఎయిర్-ఇన్సులేటెడ్ మరియు గ్యాస్-ఇన్సులేటెడ్ కాన్ఫిగరేషన్‌లు
• 11. తరచుగా అడిగే ప్రశ్నలు
• 12. ముగింపు

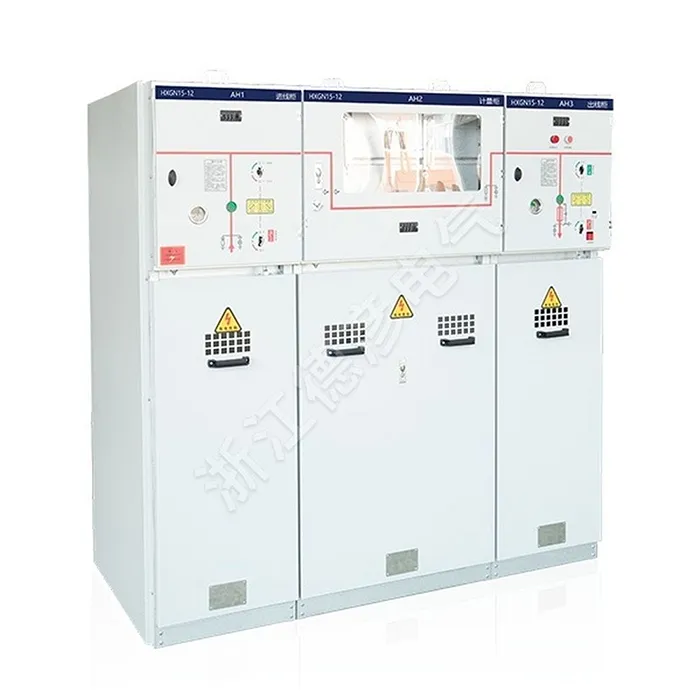

1. AC మెటల్-ఎన్‌క్లోజ్డ్ రింగ్ మెయిన్ స్విచ్‌గేర్‌ను అర్థం చేసుకోవడం

AC మెటల్-పరివేష్టిత రింగ్ ప్రధాన స్విచ్ గేర్ అనేది మీడియం-వోల్టేజ్ ఎలక్ట్రికల్ డిస్ట్రిబ్యూషన్ అసెంబ్లీ, ఇది రింగ్ లేదా రేడియల్ డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌లో విద్యుత్ శక్తిని స్వీకరించడానికి, పంపిణీ చేయడానికి, స్విచ్ చేయడానికి, ఐసోలేట్ చేయడానికి మరియు రక్షించడానికి రూపొందించబడింది. ఇది మీడియం-వోల్టేజ్ అప్లికేషన్‌ల కోసం ఒక కాంపాక్ట్ మరియు ఆర్గనైజ్డ్ సొల్యూషన్‌ను సృష్టించి, సంబంధిత స్విచ్చింగ్ మరియు ప్రొటెక్షన్ పరికరాలను గ్రౌన్దేడ్ మెటల్ ఎన్‌క్లోజర్‌లో ఉంచుతుంది.

IEC 62271-200 కింద, AC మెటల్-పరివేష్టిత స్విచ్ గేర్ మరియు కంట్రోల్ గేర్ 1 kV కంటే ఎక్కువ మరియు 52 kVతో సహా రేట్ చేయబడిన వోల్టేజీలతో కూడిన పరికరాలను కవర్ చేస్తుంది. రింగ్ ప్రధాన యూనిట్లు ఈ సామగ్రి యొక్క ఒక ఆచరణాత్మక రూపం మరియు మీడియం-వోల్టేజ్ కేబుల్ పంపిణీ వ్యవస్థలతో విస్తృతంగా అనుబంధించబడ్డాయి.

"రింగ్ మెయిన్" అనే పదం కేబినెట్ కాకుండా నెట్‌వర్క్ అమరికను వివరిస్తుంది. ఒక సాధారణ రింగ్ నెట్‌వర్క్‌లో, పవర్ రెండు దిశల నుండి డిస్ట్రిబ్యూషన్ పాయింట్‌ను చేరుకోగలదు. ఒక కేబుల్ విభాగం లోపాన్ని అభివృద్ధి చేస్తే, మిగిలిన నెట్‌వర్క్ ప్రత్యామ్నాయ మార్గం ద్వారా విద్యుత్‌ను పొందడం కొనసాగిస్తున్నప్పుడు ప్రభావిత విభాగం వేరుచేయబడుతుంది.

ప్రాజెక్ట్ యజమానుల కోసం, ఈ నిర్మాణం అత్యంత ముఖ్యమైన పంపిణీ సవాళ్లలో ఒకదానిని పరిష్కరిస్తుంది: పరికరాల పరిమాణం, నిర్వహణ సంక్లిష్టత మరియు భద్రతా ప్రమాదాలను నియంత్రించేటప్పుడు విద్యుత్ సేవను నిర్వహించడం.

2. మీడియం-వోల్టేజ్ పంపిణీలో ఇది ఎందుకు ముఖ్యమైనది?

ఆధునిక పవర్ నెట్‌వర్క్‌లు ఆధారపడదగిన సేవను కొనసాగిస్తూ పెరుగుతున్న లోడ్‌లను తప్పక నిర్వహించాలి. పారిశ్రామిక ప్లాంట్లు, వాణిజ్య సముదాయాలు, ఆసుపత్రులు, రవాణా సౌకర్యాలు, డేటా కేంద్రాలు మరియు పునరుత్పాదక-శక్తి సంస్థాపనలు దీర్ఘకాలం విద్యుత్ అంతరాయాలను ఎల్లప్పుడూ తట్టుకోలేవు.

సరిగ్గా ఇంజనీరింగ్ చేయబడిన రింగ్ ప్రధాన వ్యవస్థ అనేక ప్రయోజనాలను అందిస్తుంది:

• సరఫరా కొనసాగింపు:రింగ్ కాన్ఫిగరేషన్ ఒక వివిక్త లోపం తర్వాత ప్రత్యామ్నాయ విద్యుత్ మార్గాన్ని అందిస్తుంది.
• రోగాన్ని కనుగొని వారిని విడిగా ఉంచడం:మొత్తం పంపిణీ నెట్‌వర్క్‌ను అనవసరంగా మూసివేయకుండా ఆపరేటర్‌లు ప్రభావిత విభాగాన్ని డిస్‌కనెక్ట్ చేయవచ్చు.
• కాంపాక్ట్ ఇన్‌స్టాలేషన్:కొన్ని సంప్రదాయ ఏర్పాట్లతో పోలిస్తే ఇంటిగ్రేటెడ్ స్విచింగ్ పరికరాలు పాదముద్రను తగ్గిస్తాయి.
• కార్యాచరణ భద్రత:మెటల్ ఎన్‌క్లోజర్‌లు, గ్రౌండింగ్ ఏర్పాట్లు, ఇంటర్‌లాక్‌లు మరియు పొజిషన్ ఇండికేషన్ కార్యాచరణ ప్రమాదాలను తగ్గించడంలో సహాయపడతాయి.
• సౌకర్యవంతమైన కాన్ఫిగరేషన్:లోడ్ స్విచ్‌లు, సర్క్యూట్ బ్రేకర్లు, ఫ్యూజ్‌లు, కరెంట్ ట్రాన్స్‌ఫార్మర్లు, వోల్టేజ్ ట్రాన్స్‌ఫార్మర్లు మరియు ఎర్తింగ్ స్విచ్‌ల యొక్క విభిన్న కలయికలను ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా రూపొందించవచ్చు.

ఈ లక్షణాలు రింగ్ మెయిన్ స్విచ్ గేర్‌ను ప్రత్యేకంగా విలువైనవిగా చేస్తాయి, ఇక్కడ స్థలం పరిమితంగా ఉంటుంది మరియు ఎలక్ట్రికల్ సేవ యొక్క కొనసాగింపు ప్రధాన డిజైన్ ప్రాధాన్యతగా ఉంటుంది.

3. స్విచ్ గేర్ ఎలా నిర్మించబడింది?

తయారీదారు మరియు వోల్టేజ్ తరగతిని బట్టి కాన్ఫిగరేషన్‌లు మారినప్పటికీ, ఒక సాధారణ AC మెటల్-పరివేష్టిత రింగ్ ప్రధాన స్విచ్ గేర్ అసెంబ్లీ అనేక ఫంక్షనల్ విభాగాలను అనుసంధానిస్తుంది. ఈ విభాగాలను అర్థం చేసుకోవడం కొనుగోలుదారులకు సాంకేతిక ప్రతిపాదనలను మరింత ఖచ్చితంగా అంచనా వేయడానికి సహాయపడుతుంది.

స్విచింగ్ మరియు రక్షణ భాగాలు

స్విచింగ్ విభాగంలో లోడ్ బ్రేక్ స్విచ్‌లు, వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు, ఫ్యూజ్-స్విచ్ కాంబినేషన్‌లు, డిస్‌కనెక్టర్లు మరియు ఎర్తింగ్ స్విచ్‌లు ఉంటాయి. పరికరాలు ప్రధానంగా ఫీడర్ స్విచింగ్, ట్రాన్స్‌ఫార్మర్ ప్రొటెక్షన్, ఫాల్ట్ అంతరాయం లేదా ఈ ఫంక్షన్‌ల కలయిక కోసం ఉద్దేశించబడిందా అనే దానిపై తగిన అమరిక ఆధారపడి ఉంటుంది.

ఒక లోడ్ బ్రేక్ స్విచ్ సాధారణంగా సాధారణ లోడ్ కరెంట్‌ని మార్చడానికి ఉద్దేశించబడింది, అయితే సర్క్యూట్ బ్రేకర్ మరింత సమగ్రమైన తప్పు-అంతరాయాన్ని కలిగించే సామర్థ్యాన్ని అందిస్తుంది. ఫ్యూజ్‌లను ఉపయోగించే చోట, స్విచ్-ఫ్యూజ్ కలయిక తగిన అప్లికేషన్ పరిధిలో ట్రాన్స్‌ఫార్మర్ మరియు ఫీడర్ రక్షణను అందిస్తుంది.

ఈ కారణంగా, కొనుగోలుదారులు క్యాబినెట్‌ను దాని రేటెడ్ కరెంట్ ద్వారా ఎప్పటికీ అంచనా వేయకూడదు. పూర్తి రక్షణ తత్వశాస్త్రం తప్పనిసరిగా ట్రాన్స్‌ఫార్మర్, ఫీడర్, కేబుల్ మరియు అప్‌స్ట్రీమ్/డౌన్‌స్ట్రీమ్ రక్షణ వ్యవస్థకు అనుగుణంగా ఉండాలి.

కేబుల్ మరియు కనెక్షన్ కంపార్ట్మెంట్లు

కేబుల్ కంపార్ట్మెంట్ స్విచ్ గేర్ మరియు బాహ్య మీడియం-వోల్టేజ్ నెట్‌వర్క్ మధ్య ఇంటర్‌ఫేస్‌ను అందిస్తుంది. డిజైన్‌పై ఆధారపడి, ఇది కేబుల్ ముగింపులు, ఎర్తింగ్ స్విచ్‌లు, కరెంట్ ట్రాన్స్‌ఫార్మర్లు, వోల్టేజ్ ట్రాన్స్‌ఫార్మర్లు, ఉప్పెన రక్షణ భాగాలు లేదా ఇతర ఉపకరణాలను కలిగి ఉండవచ్చు.

సరైన కేబుల్ అనుకూలత అవసరం. పరికరాల ఉత్పత్తికి ముందు అవసరమైన కేబుల్ పరిమాణం, ముగింపు రకం, ఇన్సులేషన్ స్థాయి, దశ అంతరం మరియు ఇన్‌స్టాలేషన్ పద్ధతిని నిర్ధారించాలి.

మెటల్ ఎన్‌క్లోజర్ మరియు సేఫ్టీ డిజైన్

మెటల్ ఎన్‌క్లోజర్ చుట్టుపక్కల వాతావరణం నుండి శక్తినిచ్చే భాగాలను వేరు చేస్తుంది మరియు అంతర్గత పరికరాల కోసం నిర్వచించిన యాంత్రిక నిర్మాణాన్ని సృష్టిస్తుంది. సరైన కంపార్ట్మెంటలైజేషన్ అంతర్గత లోపాల యొక్క పరిణామాలను పరిమితం చేయడంలో కూడా సహాయపడుతుంది.

ఇంటర్‌లాకింగ్ మెకానిజమ్‌లు మరొక ముఖ్యమైన లక్షణం. మెకానికల్ లేదా ఎలక్ట్రికల్ ఇంటర్‌లాక్‌లు అసురక్షిత ఆపరేటింగ్ సీక్వెన్స్‌లను నిరోధించడంలో సహాయపడతాయి, శక్తివంతం చేయబడిన సర్క్యూట్ కనెక్ట్ చేయబడినప్పుడు ఎర్తింగ్ స్విచ్‌ను మూసివేయడం వంటివి.

అధిక-రిస్క్ ఇన్‌స్టాలేషన్‌ల కోసం, అంతర్గత ఆర్క్ వర్గీకరణ మరియు ఒత్తిడి-ఉపశమన ఏర్పాట్లు మొత్తం భద్రతా రూపకల్పనలో భాగంగా పరిగణించబడాలి. కొన్ని వాణిజ్యపరంగా అందుబాటులో ఉన్న RMU సిస్టమ్‌లు నిర్వచించబడిన పరీక్ష పరిస్థితుల ప్రకారం అంతర్గత ఆర్క్ పనితీరును పేర్కొంటాయి, ఖచ్చితమైన వర్గీకరణను ఊహించడం కంటే ఎందుకు ధృవీకరించాలి అని ప్రదర్శిస్తుంది.

4. రింగ్ మెయిన్ సిస్టమ్ ఎలా పని చేస్తుంది?

ప్రాథమిక ఆపరేటింగ్ సూత్రం సూటిగా ఉంటుంది. అనేక డిస్ట్రిబ్యూషన్ పాయింట్లు లూప్డ్ మీడియం-వోల్టేజ్ నెట్‌వర్క్ ద్వారా అనుసంధానించబడ్డాయి. ప్రతి రింగ్ ప్రధాన యూనిట్ నెట్‌వర్క్‌లోని ఒక విభాగాన్ని నియంత్రిస్తుంది మరియు ట్రాన్స్‌ఫార్మర్ లేదా డౌన్‌స్ట్రీమ్ లోడ్‌కు కనెక్షన్‌ని అందించవచ్చు.

సాధారణ ఆపరేషన్ సమయంలో, నెట్‌వర్క్ నిర్వచించబడిన ఓపెన్ పాయింట్ లేదా ఇతర యుటిలిటీ-ఆమోదించిన కాన్ఫిగరేషన్‌తో పనిచేయగలదు. కేబుల్ లోపం సంభవించినట్లయితే, ఆపరేటర్లు లేదా ఆటోమేటెడ్ ప్రొటెక్షన్ సిస్టమ్ ప్రభావిత విభాగాన్ని గుర్తించి, వేరు చేయవచ్చు. నెట్‌వర్క్ యొక్క ఆరోగ్యకరమైన భాగాలు అందుబాటులో ఉన్న సరఫరా మార్గం నుండి శక్తిని పొందుతాయి.

ఈ అమరిక ప్రతి రింగ్ స్వయంచాలకంగా అంతరాయం లేని శక్తిని అందిస్తుంది అని కాదు. వాస్తవ కొనసాగింపు నెట్‌వర్క్ డిజైన్, రక్షణ సమన్వయం, స్విచ్చింగ్ విధానాలు, ఆటోమేషన్, రిడెండెన్సీ మరియు యుటిలిటీ ఆపరేటింగ్ అవసరాలపై ఆధారపడి ఉంటుంది.

ఈ కారణంగా, మొత్తం పంపిణీ పథకం యొక్క నాణ్యత కూడా స్విచ్ గేర్ వలె ముఖ్యమైనది.

5. ఏ సాంకేతిక పారామితులు చాలా ముఖ్యమైనవి?

వోల్టేజ్ మరియు కరెంట్ ఆధారంగా మాత్రమే పరికరాలను ఎంచుకోవడం తీవ్రమైన ప్రాజెక్ట్ సమస్యలను సృష్టించవచ్చు. పూర్తి సాంకేతిక వివరణ ఎలక్ట్రికల్, మెకానికల్, పర్యావరణ మరియు భద్రతా పారామితులను పరిగణించాలి.

IEC 62271-200 ప్రత్యేకించి సంబంధితమైనది ఎందుకంటే ఇది AC మెటల్-పరివేష్టిత స్విచ్‌గేర్ మరియు కంట్రోల్ గేర్‌ల కోసం దాని పేర్కొన్న వోల్టేజ్ పరిధిలో అవసరాలను ఏర్పాటు చేస్తుంది. ఇతర ప్రమాణాలు అధిక-వోల్టేజ్ స్విచ్‌లు, సర్క్యూట్ బ్రేకర్లు, స్విచ్-ఫ్యూజ్ కాంబినేషన్‌లు, డిస్‌కనెక్టర్లు మరియు ఎర్తింగ్ స్విచ్‌లతో సహా వ్యక్తిగత భాగాలకు వర్తించవచ్చు.

6. పవర్ డిస్ట్రిబ్యూషన్ ప్రాజెక్ట్‌లకు కీలక ప్రయోజనాలు

కాంపాక్ట్ పాదముద్ర

రింగ్ మెయిన్ స్విచ్ గేర్ సాపేక్షంగా కాంపాక్ట్ అమరికలో అనేక పంపిణీ విధులను కలపడానికి రూపొందించబడింది. ఇది ప్రత్యేకంగా పట్టణ సబ్‌స్టేషన్‌లు, వాణిజ్య భవనాలు, పారిశ్రామిక ప్లాంట్లు మరియు అంతస్తు స్థలం ఖరీదైన మౌలిక సదుపాయాల ప్రాజెక్టులలో ఉపయోగపడుతుంది.

మెరుగైన ఆపరేషనల్ ఫ్లెక్సిబిలిటీ

బహుళ స్విచింగ్ ఫంక్షన్‌లు నెట్‌వర్క్ ఆపరేటింగ్ ప్లాన్ ప్రకారం ఎంచుకున్న ఫీడర్‌లు, ట్రాన్స్‌ఫార్మర్లు లేదా కేబుల్ విభాగాలను వేరుచేయడానికి ఆపరేటర్‌లను అనుమతిస్తాయి. ఇది నిర్వహణ మరియు తప్పు-నిర్వహణ విధానాలను సులభతరం చేస్తుంది.

మెరుగైన సిబ్బంది రక్షణ

మెటల్ ఎన్‌క్లోజర్‌లు, గ్రౌండింగ్ సిస్టమ్‌లు, ఇంటర్‌లాక్‌లు, కంపార్ట్‌మెంటలైజేషన్ మరియు తగిన ఆర్క్-పెర్ఫార్మెన్స్ వర్గీకరణలు రక్షణ యొక్క బహుళ పొరలను సృష్టించగలవు. అయితే, ఈ ఫీచర్‌లు తప్పనిసరిగా వాస్తవ ఉత్పత్తి పరీక్ష డాక్యుమెంటేషన్‌కు వ్యతిరేకంగా ధృవీకరించబడాలి.

తగ్గిన పంపిణీ సంక్లిష్టత

సరిగ్గా కాన్ఫిగర్ చేయబడిన RMU ఒక ప్రామాణిక ప్యాకేజీలో ఫీడర్ స్విచింగ్ మరియు ట్రాన్స్‌ఫార్మర్ రక్షణను ఏకీకృతం చేయగలదు. ఇది బహుళ ప్రత్యేక భాగాలను అసెంబ్లింగ్ చేయడంతో పోలిస్తే ఇంజనీరింగ్, రవాణా, ఇన్‌స్టాలేషన్ మరియు కమీషన్‌ను సులభతరం చేస్తుంది.

ఆధునిక మౌలిక సదుపాయాలకు అనుకూలం

అదే ప్రాథమిక నిర్మాణం సంప్రదాయ యుటిలిటీ పంపిణీతో పాటు పారిశ్రామిక, వాణిజ్య, పునరుత్పాదక-శక్తి, రవాణా మరియు ఇతర మధ్యస్థ-వోల్టేజ్ అనువర్తనాలకు మద్దతు ఇస్తుంది.

7. ఇది సాధారణంగా ఎక్కడ ఉపయోగించబడుతుంది?

AC మెటల్-పరివేష్టిత రింగ్ ప్రధాన స్విచ్ గేర్ విస్తృత శ్రేణి మధ్యస్థ-వోల్టేజ్ పంపిణీ వాతావరణాలకు అనుకూలంగా ఉంటుంది.

• పట్టణ విద్యుత్ పంపిణీ:కాంపాక్ట్ సబ్‌స్టేషన్‌లు మరియు భూగర్భ కేబుల్ నెట్‌వర్క్‌లు.
• పారిశ్రామిక సౌకర్యాలు:కర్మాగారాలు, ప్రాసెసింగ్ ప్లాంట్లు, గిడ్డంగులు మరియు తయారీ సైట్లు.
• వాణిజ్య భవనాలు:షాపింగ్ కేంద్రాలు, కార్యాలయ సముదాయాలు, హోటళ్లు మరియు పెద్ద వాణిజ్య అభివృద్ధి.
• ప్రజా మౌలిక సదుపాయాలు:విమానాశ్రయాలు, రైల్వే సౌకర్యాలు, ఆసుపత్రులు, సొరంగాలు మరియు పురపాలక ప్రాజెక్టులు.
• పునరుత్పాదక శక్తి:సౌర మరియు పవన విద్యుత్ సేకరణ మరియు పంపిణీ వ్యవస్థలు.
• నివాస అభివృద్ధి:పెద్ద కమ్యూనిటీలు మరియు హౌసింగ్ ప్రాజెక్ట్‌ల కోసం మీడియం-వోల్టేజ్ పంపిణీ.
• ట్రాన్స్‌ఫార్మర్ సబ్‌స్టేషన్‌లు:ఇన్‌కమింగ్ మరియు అవుట్‌గోయింగ్ ఫీడర్ నిర్వహణ మరియు ట్రాన్స్‌ఫార్మర్ రక్షణ.

వాణిజ్య మరియు పారిశ్రామిక ప్రాజెక్టులు తరచుగా కాంపాక్ట్ కొలతలు, నమ్మదగిన మార్పిడి, సూటి నిర్వహణ మరియు స్పష్టమైన రక్షణ సమన్వయానికి ప్రాధాన్యత ఇస్తాయి. పునరుత్పాదక-శక్తి ప్రాజెక్టులు రిమోట్ ఆపరేషన్, పర్యావరణ నిరోధకత, పర్యవేక్షణ మరియు ఆటోమేషన్‌పై అదనపు ప్రాధాన్యతనిస్తాయి.

8. ఆర్డర్ చేయడానికి ముందు కొనుగోలుదారులు ఏమి తనిఖీ చేయాలి?

మీడియం-వోల్టేజ్ స్విచ్‌గేర్‌ను కొనుగోలు చేయడం అనేది కేవలం ధర పోలిక కాకుండా సాంకేతిక నిర్ణయం. ఆర్డర్ చేయడానికి ముందు, ప్రాజెక్ట్ ఇంజనీర్లు మరియు సేకరణ బృందాలు వివరణాత్మక సాంకేతిక షెడ్యూల్‌ను సిద్ధం చేయాలి.

1. సిస్టమ్ వోల్టేజీని నిర్ధారించండి.నామమాత్ర మరియు గరిష్ట ఆపరేటింగ్ వోల్టేజ్ అవసరాలను ధృవీకరించండి.
2. లోడ్ కరెంట్‌ను లెక్కించండి.వాస్తవ ఆపరేటింగ్ పరిస్థితులను పరిగణనలోకి తీసుకోకుండా ట్రాన్స్‌ఫార్మర్ నేమ్‌ప్లేట్ నుండి మాత్రమే రేటెడ్ కరెంట్‌ని ఎంచుకోవద్దు.
3. షార్ట్ సర్క్యూట్ స్థాయిని నిర్ణయించండి.స్విచ్ గేర్ యొక్క షార్ట్-టైమ్ మరియు పీక్ తట్టుకునే రేటింగ్‌లు నెట్‌వర్క్ తప్పు గణనకు అనుగుణంగా ఉండాలి.
4. రక్షణ పద్ధతిని నిర్వచించండి.ప్రాజెక్ట్‌కు లోడ్ స్విచ్‌లు, వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు, ఫ్యూజ్‌లు లేదా కలయిక అవసరమా అని నిర్ణయించండి.
5. కేబుల్ అవసరాలను తనిఖీ చేయండి.కేబుల్ రకం, ముగింపు, కండక్టర్ పరిమాణం మరియు అందుబాటులో ఉన్న ఇన్‌స్టాలేషన్ స్థలం నిర్ధారించబడాలి.
6. ఇంటర్‌లాకింగ్ అవసరాలను సమీక్షించండి.అవసరమైన ఆపరేటింగ్ క్రమం మరియు భద్రతా తర్కాన్ని ధృవీకరించండి.
7. పర్యావరణ పరిస్థితులను నిర్ధారించండి.ఉష్ణోగ్రత, ఎత్తు, తేమ, కాలుష్య స్థాయి, భూకంప పరిస్థితులు మరియు సంస్థాపన వాతావరణాన్ని పరిగణించండి.
8. పరీక్ష డాక్యుమెంటేషన్ అభ్యర్థించండి.వర్తించే రకం-పరీక్ష నివేదికలు, సాధారణ-పరీక్ష రికార్డులు, సర్టిఫికేట్‌లు, డ్రాయింగ్‌లు మరియు సాంకేతిక డేటాషీట్‌ల కోసం అడగండి.
9. నిర్వహణ యాక్సెస్‌ని తనిఖీ చేయండి.ఆపరేటర్లు పరికరాలను సురక్షితంగా తనిఖీ చేయగలరని, ఆపరేట్ చేయగలరని, పరీక్షించగలరని మరియు నిర్వహించగలరని నిర్ధారించుకోండి.
10. భవిష్యత్ విస్తరణను అంచనా వేయండి.అదనపు ఫీడర్లు అవసరమైతే, తయారీకి ముందు మాడ్యులారిటీ మరియు విడి సామర్థ్యం గురించి చర్చించండి.

ప్రాజెక్ట్ ప్రారంభంలో స్పష్టమైన సాంకేతిక వివరణ కొటేషన్ అపార్థాలు, రీడిజైన్ పని, డెలివరీ ఆలస్యం మరియు కమీషన్ సమస్యలను గణనీయంగా తగ్గిస్తుంది.

9. ఇన్‌స్టాలేషన్, ఆపరేషన్ మరియు మెయింటెనెన్స్ పరిగణనలు

బాగా రూపొందించిన స్విచ్ గేర్‌కు కూడా సరైన ఇన్‌స్టాలేషన్ మరియు ఆపరేషన్ అవసరం. ఇన్‌స్టాలేషన్ తయారీదారు ఆమోదించిన డ్రాయింగ్‌లు మరియు వర్తించే విద్యుత్ నిబంధనలను అనుసరించాలి. కేబుల్ ముగింపు నాణ్యత ముఖ్యంగా ముఖ్యమైనది ఎందుకంటే పేలవమైన ముగింపు స్థానికీకరించిన విద్యుత్ ఒత్తిడి, వేడెక్కడం లేదా ఇన్సులేషన్ వైఫల్యాన్ని సృష్టించవచ్చు.

శక్తివంతం చేయడానికి ముందు, ప్రాజెక్ట్ బృందాలు మెకానికల్ ఆపరేషన్, ఎలక్ట్రికల్ ఇంటర్‌లాక్‌లు, గ్రౌండింగ్ కంటిన్యూటీ, కేబుల్ కనెక్షన్‌లు, ప్రొటెక్షన్ సెట్టింగ్‌లు, ఆక్సిలరీ సర్క్యూట్‌లు, ఇండికేషన్ సిస్టమ్‌లు మరియు ఇతర సంబంధిత ఫంక్షన్‌లను ధృవీకరించాలి.

సాధారణ నిర్వహణ తయారీదారు సూచనలు మరియు వాస్తవ నిర్వహణ వాతావరణంపై ఆధారపడి ఉండాలి. తనిఖీ విరామాలకు భారీగా కలుషితమైన ప్రదేశాలు, అధిక తేమ, తరచుగా మారడం లేదా డిమాండ్ ఉన్న పారిశ్రామిక పరిస్థితుల కోసం సర్దుబాటు అవసరం కావచ్చు.

తెలివైన పంపిణీ వ్యవస్థల కోసం, ఐచ్ఛిక పర్యవేక్షణ మరియు రిమోట్-కంట్రోల్ ఫంక్షన్‌లను కూడా పరిగణించవచ్చు. ఈ విధులు కార్యాచరణ దృశ్యమానతను మెరుగుపరుస్తాయి మరియు సైట్ యొక్క నియంత్రణ నిర్మాణంతో సరిగ్గా అనుసంధానించబడినప్పుడు అసాధారణ పరిస్థితులకు వేగవంతమైన ప్రతిస్పందనకు మద్దతు ఇవ్వవచ్చు.

10. ఎయిర్-ఇన్సులేటెడ్ మరియు గ్యాస్-ఇన్సులేటెడ్ కాన్ఫిగరేషన్‌లు

రింగ్ మెయిన్ స్విచ్ గేర్‌ను వివిధ ఇన్సులేషన్ టెక్నాలజీల చుట్టూ డిజైన్ చేయవచ్చు. ఎయిర్-ఇన్సులేటెడ్ కాన్ఫిగరేషన్‌లు గాలిని ప్రాథమిక ఇన్సులేటింగ్ మాధ్యమంగా ఉపయోగిస్తాయి, అయితే గ్యాస్-ఇన్సులేట్ డిజైన్‌లు కీలకమైన భాగాలను పరివేష్టిత ఇన్సులేటింగ్ వాతావరణంలో ఉంచుతాయి. సాలిడ్-ఇన్సులేటెడ్ సొల్యూషన్స్ కొన్ని ఉత్పత్తి శ్రేణులలో కూడా అందుబాటులో ఉన్నాయి.

ఉత్తమ కాన్ఫిగరేషన్ సార్వత్రిక "ఉత్తమ" సాంకేతికత కంటే ప్రాజెక్ట్ పర్యావరణంపై ఆధారపడి ఉంటుంది. కొనుగోలుదారులు స్థలం, నిర్వహణ తత్వశాస్త్రం, పర్యావరణ అవసరాలు, జీవితచక్ర పరిగణనలు, స్థానిక నిబంధనలు మరియు తయారీదారు యొక్క అందుబాటులో ఉన్న పరీక్ష సాక్ష్యాలను అంచనా వేయాలి.

11. తరచుగా అడిగే ప్రశ్నలు

AC మెటల్-క్లోజ్డ్ రింగ్ మెయిన్ స్విచ్ గేర్ అంటే ఏమిటి?

ఇది మెటల్ హౌసింగ్‌లో ఉంచబడిన మీడియం-వోల్టేజ్ స్విచ్ గేర్ అసెంబ్లీ మరియు ప్రధానంగా రింగ్ లేదా రేడియల్ పవర్ నెట్‌వర్క్‌లలో మారడం, ఐసోలేషన్, రక్షణ మరియు పంపిణీ కోసం రూపొందించబడింది.

రింగ్ మెయిన్ స్విచ్ గేర్‌తో సాధారణంగా ఏ వోల్టేజ్ పరిధి అనుబంధించబడుతుంది?

అనేక వాణిజ్య RMU ఉత్పత్తులు 11 kV, 12 kV, లేదా 24 kV సిస్టమ్స్ వంటి మీడియం-వోల్టేజ్ నెట్‌వర్క్‌ల కోసం రూపొందించబడ్డాయి, అయితే ఇతర కాన్ఫిగరేషన్‌లు అదనపు వోల్టేజ్ తరగతులను కవర్ చేయగలవు. సరైన రేటింగ్ ఎల్లప్పుడూ ప్రాజెక్ట్ నెట్‌వర్క్‌కు సరిపోలాలి.

రింగ్ మెయిన్ యూనిట్ విద్యుత్తు అంతరాయాలను నివారిస్తుందా?

ఏ పరికరాలు ప్రతి అంతరాయాన్ని తొలగించలేవు. అయితే, ఒక రింగ్ అమరిక, తప్పుగా ఉన్న విభాగాన్ని వేరుచేయడానికి అనుమతించడం ద్వారా సరఫరా కొనసాగింపును మెరుగుపరుస్తుంది, అయితే ఆరోగ్యకరమైన విభాగాలు ప్రత్యామ్నాయ సరఫరా మార్గం ద్వారా శక్తివంతంగా ఉండవచ్చు.

లోడ్ స్విచ్ మరియు సర్క్యూట్ బ్రేకర్ మధ్య తేడా ఏమిటి?

లోడ్ స్విచ్ ప్రాథమికంగా దాని పేర్కొన్న సామర్థ్యంలో సాధారణ లోడ్ కరెంట్‌ను మార్చడానికి ఉద్దేశించబడింది. ఒక సర్క్యూట్ బ్రేకర్ తప్పు ప్రవాహాలకు అంతరాయం కలిగించడానికి అలాగే దాని రేట్ పనితీరులో సాధారణ స్విచింగ్ విధులను నిర్వహించడానికి రూపొందించబడింది. రక్షణ పథకం ఏ పరికరం సరైనదో నిర్ణయించాలి.

IEC 62271-200 ఎందుకు ముఖ్యమైనది?

IEC 62271-200 1 kV కంటే ఎక్కువ మరియు 52 kVతో సహా రేట్ చేయబడిన వోల్టేజ్‌ల కోసం AC మెటల్-క్లోజ్డ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్‌ల అవసరాలను నిర్దేశిస్తుంది. వర్తించే పరికరాల నిర్మాణం, పరీక్ష మరియు పనితీరును మూల్యాంకనం చేయడానికి ఇది ముఖ్యమైన సూచనను అందిస్తుంది.

రింగ్ మెయిన్ స్విచ్ గేర్ ఆరుబయట ఉపయోగించవచ్చా?

అవును, అవుట్‌డోర్ వెర్షన్‌లను తగిన ఎన్‌క్లోజర్ రక్షణ మరియు పర్యావరణ నిరోధకతతో రూపొందించవచ్చు. అయితే, అవుట్‌డోర్ ఇన్‌స్టాలేషన్‌కు తేమ, ఉష్ణోగ్రత, దుమ్ము, తుప్పు, సోలార్ ఎక్స్‌పోజర్ మరియు సైట్ పరిస్థితుల యొక్క నిర్దిష్ట పరిశీలన అవసరం.

తయారీదారు నుండి కొనుగోలుదారు ఏ పత్రాలను అభ్యర్థించాలి?

ప్రాజెక్ట్‌పై ఆధారపడి, ఉపయోగకరమైన డాక్యుమెంటేషన్‌లో సాంకేతిక డేటాషీట్, సింగిల్-లైన్ రేఖాచిత్రం, సాధారణ అమరిక డ్రాయింగ్, వైరింగ్ రేఖాచిత్రం, టైప్-టెస్ట్ డాక్యుమెంటేషన్, రొటీన్-టెస్ట్ రికార్డ్‌లు, ఇన్‌స్టాలేషన్ మాన్యువల్, ఆపరేషన్ మాన్యువల్ మరియు వర్తించే సర్టిఫికేట్‌లు ఉంటాయి.

సరైన రింగ్ మెయిన్ స్విచ్ గేర్‌ను ఎలా ఎంచుకోవచ్చు?

నెట్‌వర్క్ వోల్టేజ్, నిరంతర కరెంట్, తప్పు స్థాయి, రక్షణ తత్వశాస్త్రం, కేబుల్ కాన్ఫిగరేషన్, ఇన్సులేషన్ అవసరాలు, పర్యావరణ పరిస్థితులు, ఇన్‌స్టాలేషన్ స్థలం, భద్రతా అవసరాలు మరియు వర్తించే ప్రమాణాలతో ప్రారంభించండి. ఈ పారామితులు తయారీదారు పరీక్షించిన ఉత్పత్తి కాన్ఫిగరేషన్‌తో సరిపోలాలి.

12. ముగింపు

AC మెటల్-పరివేష్టిత రింగ్ మెయిన్ స్విచ్‌గేర్ ఆధునిక మీడియం-వోల్టేజ్ పంపిణీలో ముఖ్యమైన పాత్ర పోషిస్తుంది ఎందుకంటే ఇది కాంపాక్ట్ నిర్మాణం, నియంత్రిత స్విచింగ్, ఫాల్ట్ ఐసోలేషన్, గ్రౌండింగ్ మరియు ఇంటిగ్రేటెడ్ అసెంబ్లీలో రక్షణ విధులను మిళితం చేస్తుంది. సరఫరా యొక్క కొనసాగింపు, పరిమిత సంస్థాపన స్థలం, కార్యాచరణ భద్రత మరియు సరళీకృత పంపిణీ నిర్మాణం ముఖ్యమైన నెట్‌వర్క్‌లలో దీని విలువ ప్రత్యేకంగా కనిపిస్తుంది.

ఇంజనీర్లు మరియు సేకరణ బృందాల కోసం, రేటెడ్ కరెంట్ లేదా క్యాబినెట్ పరిమాణం వంటి ఒక స్పెసిఫికేషన్‌పై దృష్టి సారించడం కంటే పూర్తి విద్యుత్ వ్యవస్థ ప్రకారం పరికరాలను ఎంచుకోవడం అత్యంత విశ్వసనీయ విధానం. వోల్టేజ్ స్థాయి, ఫాల్ట్ కరెంట్, ఇన్సులేషన్ కోఆర్డినేషన్, రక్షణ వ్యూహం, పర్యావరణ పరిస్థితులు, అంతర్గత ఆర్క్ పనితీరు, కేబుల్ అమరిక, ఇంటర్‌లాకింగ్, టెస్టింగ్ మరియు భవిష్యత్తు విస్తరణ అన్నింటినీ కలిపి పరిగణించాలి.

జెజియాంగ్ దేయాన్ ఎలక్ట్రిక్ కో., లిమిటెడ్.వృత్తిపరంగా కాన్ఫిగర్ చేయబడిన విద్యుత్ పరికరాలు మరియు ప్రాజెక్ట్-ఆధారిత సాంకేతిక పరిష్కారాలతో మీడియం-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ ప్రాజెక్ట్‌లకు మద్దతు ఇవ్వగలదు. పట్టణ పంపిణీ, పారిశ్రామిక విద్యుత్ సరఫరా, వాణిజ్య అవస్థాపన లేదా పునరుత్పాదక-శక్తి అప్లికేషన్‌లు అవసరం అయినా, సరిగ్గా సరిపోలిన స్విచ్‌గేర్ కాన్ఫిగరేషన్‌ను ఎంచుకోవడం సురక్షితమైన మరియు నమ్మదగిన ఆపరేషన్‌కు పునాది.

మీ ప్రాజెక్ట్ కోసం తగిన AC మెటల్-క్లోజ్డ్ రింగ్ మెయిన్ స్విచ్ గేర్ సొల్యూషన్ కావాలా?మీ వోల్టేజ్ స్థాయి, రేటెడ్ కరెంట్, షార్ట్-సర్క్యూట్ అవసరం, ఇన్‌స్టాలేషన్ ఎన్విరాన్‌మెంట్ మరియు నెట్‌వర్క్ కాన్ఫిగరేషన్‌తో భాగస్వామ్యం చేయండిజెజియాంగ్ దేయాన్ ఎలక్ట్రిక్ కో., లిమిటెడ్.తగిన సాంకేతిక పరిష్కారాన్ని చర్చించడానికి. ఉత్పత్తి లక్షణాలు, ప్రాజెక్ట్ సంప్రదింపులు మరియు అనుకూలీకరించిన అవసరాల కోసం,మమ్మల్ని సంప్రదించండిమరియు నమ్మకమైన మీడియం-వోల్టేజ్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌ను రూపొందించడంలో మా బృందం మీకు సహాయం చేస్తుంది.
