ఆధునిక పవర్ సిస్టమ్స్‌లో స్విచ్‌గేర్ కీ నోడ్ ఎందుకు?

విద్యుత్ శక్తి వ్యవస్థలో, దివిద్యుత్ శక్తి ప్రసారంపవర్ ప్లాంట్ల నుండి తుది వినియోగదారుల వరకు సంక్లిష్ట నియంత్రణ, పంపిణీ మరియు రక్షణ దశల శ్రేణిని కలిగి ఉంటుంది. ఈ ప్రక్రియ కేవలం వైర్లను కనెక్ట్ చేయడం కంటే చాలా ఎక్కువ ఉంటుంది; ఇది అధునాతనమైన, సమన్వయంతో కూడిన పరికరాలపై ఆధారపడుతుంది. స్విచ్ గేర్, పవర్ నెట్‌వర్క్‌లో క్లిష్టమైన నోడ్‌గా పనిచేస్తుంది, "స్విచింగ్" అనే సాధారణ భావనకు మించి విస్తరించే విధులను నిర్వహిస్తుంది. ముఖ్యంగా, ఇది సర్క్యూట్ మేకింగ్ మరియు బ్రేకింగ్, స్టేటస్ మానిటరింగ్, ఫాల్ట్ ప్రొటెక్షన్ మరియు పవర్ డిస్ట్రిబ్యూషన్ వంటి కోర్ ఆపరేషన్‌లతో కూడిన బహుళ ఫంక్షనల్ యూనిట్‌లను ఏకీకృతం చేసే మెటల్-క్లోజ్డ్ అసెంబ్లీ. ఆధునిక విద్యుత్ వ్యవస్థలు సురక్షితమైన, నమ్మదగిన మరియు సౌకర్యవంతమైన విద్యుత్ సరఫరాను ఎలా సాధిస్తాయో అర్థం చేసుకోవడానికి స్విచ్ గేర్‌ను అర్థం చేసుకోవడం కీలకం.

స్విచ్ గేర్ యొక్క ప్రధాన విలువ "ఐసోలేషన్" మరియు "నియంత్రణ" యొక్క భౌతిక అమలులో ఉంది. సాధారణ పవర్ ట్రాన్స్‌మిషన్ మరియు అంతరాయాలు, పరికరాల నిర్వహణ సమయంలో సురక్షితమైన ఐసోలేషన్ మరియు లోపాల సమయంలో వేగంగా డిస్‌కనెక్ట్ చేయడం వంటి వివిధ ఆపరేటింగ్ పరిస్థితులను పవర్ సిస్టమ్‌లు తప్పనిసరిగా నిర్వహించాలి. దాని అంతర్గత ఫంక్షనల్ యూనిట్ల యొక్క యాంత్రిక కలయిక మరియు విద్యుత్ ఇంటర్‌లాకింగ్ ద్వారా, స్విచ్ గేర్ ఈ కార్యకలాపాలను ప్రామాణికం చేస్తుంది మరియు సురక్షితం చేస్తుంది. దాని మెటల్ ఎన్‌క్లోజర్ ఒక బలమైన రక్షణ అవరోధాన్ని అందిస్తుంది, బాహ్య వాతావరణం మరియు సిబ్బంది నుండి ప్రత్యక్ష భాగాలను భౌతికంగా వేరు చేస్తుంది. అంతర్గతంగా, విభజనలు యూనిట్‌ను స్వతంత్ర కంపార్ట్‌మెంట్‌లుగా విభజిస్తాయి-బస్‌బార్ ఛాంబర్, సర్క్యూట్ బ్రేకర్ ఛాంబర్ మరియు కేబుల్ ఛాంబర్ వంటివి. ఈ డిజైన్ ఒక కంపార్ట్‌మెంట్‌లో లోపం సంభవించినట్లయితే, దాని ప్రభావం స్థానికంగా ఉండేలా చేస్తుంది, సంఘటన పెరగకుండా నిరోధిస్తుంది. ఈ మాడ్యులర్, కంపార్ట్‌మెంటలైజ్డ్ డిజైన్ ఫిలాసఫీ స్విచ్ గేర్ మొత్తం సిస్టమ్ స్థిరత్వాన్ని ఎలా నిర్ధారిస్తుంది అనేదానికి పునాదిని ఏర్పరుస్తుంది.

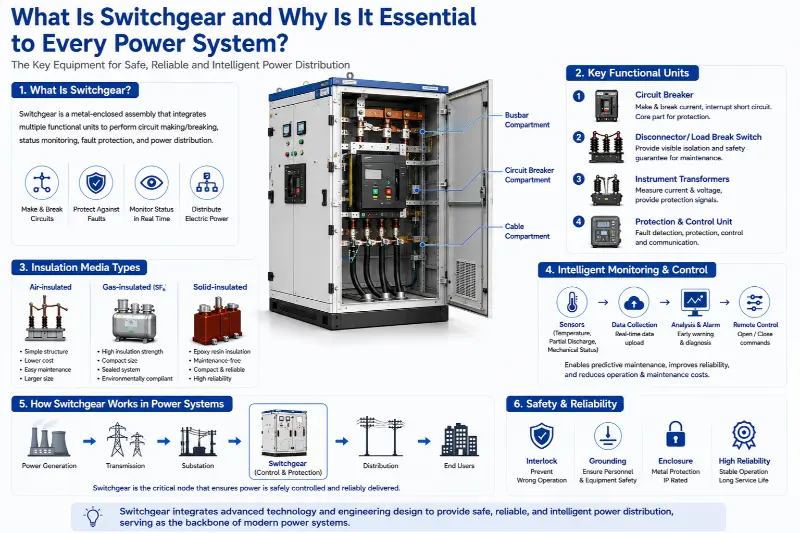

ఫంక్షనల్ కంపోజిషన్ పరంగా, ఒక సాధారణ స్విచ్ గేర్ యూనిట్ కేవలం ఒక పరికరం మాత్రమే కాదు, సూక్ష్మ వ్యవస్థ. ఇది కచేరీలో పనిచేసే అనేక కీ ఫంక్షనల్ యూనిట్లను కలిగి ఉంటుంది:

1. ప్రధాన సర్క్యూట్ తయారీ మరియు బ్రేకింగ్ యూనిట్: ఇక్కడ ప్రధాన భాగం సర్క్యూట్ బ్రేకర్. ఇది సాధారణ లోడ్ పరిస్థితులలో సర్క్యూట్లను తయారు చేయడం మరియు విచ్ఛిన్నం చేయగల సామర్థ్యాన్ని కలిగి ఉంటుంది; మరింత ముఖ్యంగా, షార్ట్ సర్క్యూట్ లేదా తీవ్రమైన ఓవర్‌లోడ్ సందర్భంలో, దాని అంతర్గత ట్రిప్పింగ్ మెకానిజం మిల్లీసెకన్లలో స్వయంచాలకంగా ట్రిప్ చేయడానికి అనుమతిస్తుంది, ఇది ఫాల్ట్ కరెంట్‌కు అంతరాయం కలిగిస్తుంది. దీని బ్రేకింగ్ కెపాసిటీ నేరుగా స్విచ్ గేర్ నిర్వహించగల షార్ట్-సర్క్యూట్ లోపాల పరిమాణాన్ని నిర్ణయిస్తుంది.

2. సేఫ్టీ ఐసోలేషన్ మరియు విజిబుల్ బ్రేక్ యూనిట్: ఈ ఫంక్షన్ ప్రధానంగా డిస్‌కనెక్టర్లు (ఐసోలేటర్లు) లేదా లోడ్-బ్రేక్ స్విచ్‌ల ద్వారా నిర్వహించబడుతుంది. సర్క్యూట్ బ్రేకర్ తెరిచిన తర్వాత డిస్‌కనెక్టర్‌లు ఉపయోగించబడతాయి, ఇది స్పష్టమైన, విశ్వసనీయమైన గాలి-ఇన్సులేట్ గ్యాప్‌ను సృష్టించడానికి, పరికరాల నిర్వహణ కోసం కనిపించే భద్రతా హామీని అందిస్తుంది. లోడ్-బ్రేక్ స్విచ్‌లను ఈ క్రింది విధంగా వర్గీకరించవచ్చు: 1. ఎయిర్-ఇన్సులేట్: ఇవి వాతావరణ పీడనం వద్ద గాలిని ప్రాథమిక ఇన్సులేటింగ్ మాధ్యమంగా ఉపయోగించుకుంటాయి. లాభాలలో సరళమైన నిర్మాణం, తక్కువ ఖర్చులు మరియు నిర్వహణ సౌలభ్యం ఉన్నాయి. ప్రతికూలతలు స్థూలమైన పరికరాల పరిమాణాన్ని కలిగి ఉంటాయి; గాలి సాపేక్షంగా తక్కువ విద్యుద్వాహక శక్తిని కలిగి ఉన్నందున, భద్రతను నిర్ధారించడానికి పెద్ద విద్యుత్ క్లియరెన్స్‌లు అవసరం. అంతర్గత భాగాలు తేమ మరియు దుమ్ము వంటి పర్యావరణ కారకాలకు కూడా అనువుగా ఉంటాయి.

3. గ్యాస్-ఇన్సులేటెడ్: సల్ఫర్ హెక్సాఫ్లోరైడ్ (SF6) వాయువును సాధారణంగా ఇన్సులేటింగ్ మరియు ఆర్క్-ఆర్క్-పీల్చే మాధ్యమంగా ఉపయోగిస్తారు. SF6 గ్యాస్ అద్భుతమైన ఇన్సులేషన్ మరియు ఆర్క్-క్వెన్చింగ్ సామర్థ్యాలను అందిస్తుంది, ఈ సాంకేతికతను ఉపయోగించుకునే స్విచ్ గేర్‌లు ఒక చిన్న పాదముద్రతో అత్యంత కాంపాక్ట్‌గా ఉండటానికి అనుమతిస్తుంది, అదే సమయంలో బాహ్య పర్యావరణ జోక్యానికి నిరోధకతను కలిగి ఉంటుంది. అయినప్పటికీ, సాంకేతికత గ్యాస్ సీలింగ్ పద్ధతులపై ఎక్కువగా ఆధారపడుతుంది; ఇంకా, SF6 ఒక శక్తివంతమైన గ్రీన్‌హౌస్ వాయువు, మరియు దాని పునరుద్ధరణ మరియు పారవేయడం అనేది కఠినమైన పర్యావరణ నిబంధనలకు లోబడి ఉంటుంది.

4.సాలిడ్-ఇన్సులేటెడ్: ఎపోక్సీ రెసిన్ వంటి ఘన పదార్థాలు, ప్రైమరీ సర్క్యూట్ భాగాలను (ఉదా., సర్క్యూట్ బ్రేకర్లు, డిస్‌కనెక్టర్లు) ఒక సింగిల్, ఇంటిగ్రేటెడ్ మాడ్యూల్‌గా ప్రసారం చేయడానికి లేదా కప్పడానికి ఉపయోగిస్తారు. ఈ సాంకేతికత బాహ్య వాతావరణం యొక్క ప్రభావాన్ని పూర్తిగా తొలగిస్తుంది మరియు నిర్వహణ-రహిత ఆపరేషన్‌ను అనుమతిస్తుంది, పరికరాల పరిమాణం గాలి-ఇన్సులేటెడ్ మరియు గ్యాస్-ఇన్సులేటెడ్ రకాల మధ్య పడిపోతుంది. మెటీరియల్ ప్రాసెసింగ్ మరియు హీట్ డిస్సిపేషన్ డిజైన్‌కి చాలా ఎక్కువ అవసరాలు ఉండటంలో సవాలు ఉంది.

ఆధునిక స్విచ్ గేర్ డిజైన్ రాష్ట్ర పరిశీలన మరియు తెలివైన ఆపరేషన్ మరియు నిర్వహణను ఎక్కువగా నొక్కి చెబుతుంది. సాంప్రదాయ ఆవర్తన నిర్వహణ నమూనాలు కండిషన్-బేస్డ్ ప్రిడిక్టివ్ మెయింటెనెన్స్ వైపు మారుతున్నాయి. ఇది క్యాబినెట్‌లో ఇన్‌స్టాల్ చేయబడిన వివిధ సెన్సార్‌లపై ఆధారపడుతుంది: ఉష్ణోగ్రత సెన్సార్‌లు పరిచయాలు మరియు బస్‌బార్ కనెక్షన్ పాయింట్‌ల వద్ద ఉష్ణ ఉత్పత్తిని పర్యవేక్షిస్తాయి; పాక్షిక ఉత్సర్గ సెన్సార్లు ప్రారంభ దశ అంతర్గత ఇన్సులేషన్ లోపాలను గుర్తించాయి; మరియు యాంత్రిక లక్షణ సెన్సార్లు సర్క్యూట్ బ్రేకర్ల ప్రారంభ మరియు ముగింపు వేగం మరియు సమయాలను రికార్డ్ చేస్తాయి. సేకరించిన డేటా బ్యాకెండ్ సిస్టమ్‌కు అప్‌లోడ్ చేయబడుతుంది, ఇక్కడ పెద్ద డేటా విశ్లేషణ సంభావ్య లోపాల గురించి ముందస్తు హెచ్చరికలను అందిస్తుంది, లక్ష్య నిర్వహణను అనుమతిస్తుంది; ఇది విద్యుత్ సరఫరా విశ్వసనీయతను గణనీయంగా పెంచుతుంది మరియు ఆపరేషన్ మరియు నిర్వహణ ఖర్చులను తగ్గిస్తుంది.

స్విచ్ గేర్ ఒంటరిగా పనిచేయదు; దాని ద్వితీయ నియంత్రణ వ్యవస్థ ఆధునిక స్మార్ట్ గ్రిడ్‌లలో ఏకీకరణకు నాడీ ఇంటర్‌ఫేస్‌గా పనిచేస్తుంది. ప్రామాణిక కమ్యూనికేషన్ ప్రోటోకాల్‌ల ద్వారా, రక్షణ, కొలత మరియు స్థితికి సంబంధించిన డేటా సబ్‌స్టేషన్ ఆటోమేషన్ సిస్టమ్‌లు లేదా ఉన్నత-స్థాయి డిస్పాచ్ సెంటర్‌లకు ప్రసారం చేయబడుతుంది. ఇది రిమోట్ ఓపెనింగ్ మరియు క్లోజింగ్ కార్యకలాపాలను అమలు చేయడానికి రిమోట్ కంట్రోల్ ఆదేశాలను కూడా అందుకోగలదు. ద్వి దిశాత్మక సమాచార మార్పిడి కోసం ఈ సామర్ధ్యం నెట్‌వర్క్ యొక్క అంచు యొక్క కార్యాచరణ స్థితిని నిజ సమయంలో పర్యవేక్షించడానికి గ్రిడ్ డిస్పాచర్‌లను అనుమతిస్తుంది మరియు స్వీయ-స్వస్థత గ్రిడ్‌ను నిర్మించడంలో ప్రాథమిక అంశాలు-వేగవంతమైన తప్పు వేరుచేయడం మరియు పవర్ పునరుద్ధరణను సులభతరం చేస్తుంది.

సంస్థాపన మరియు దీర్ఘకాలిక ఆపరేషన్ గురించి, స్విచ్ గేర్ యొక్క పనితీరు అనేక కారకాలచే ప్రభావితమవుతుంది. ఇన్‌స్టాలేషన్ ఫౌండేషన్ యొక్క స్థాయి, బస్‌బార్ కనెక్షన్‌ల బిగించే టార్క్ మరియు గ్రౌండింగ్ నెట్‌వర్క్ యొక్క విశ్వసనీయత దాని జీవితకాల పనితీరును నిర్ణయించే ప్రారంభ పరిస్థితులుగా పనిచేస్తాయి. ఆపరేషన్ సమయంలో, అంతర్గత భాగాలు విద్యుత్ మరియు యాంత్రిక దుస్తులను కూడబెట్టుకుంటాయి; ఉష్ణ విస్తరణ/సంకోచం లేదా విద్యుదయస్కాంత శక్తుల కారణంగా కనెక్షన్‌లు వదులవుతాయి, ఇది వేడెక్కడానికి దారితీస్తుంది; మరియు ఇన్సులేషన్ పదార్థాలు కాలక్రమేణా క్రమంగా వృద్ధాప్యం చెందుతాయి. అత్యంత అధునాతన పరికరాలకు కూడా దాని పరిస్థితిలో మార్పులను ట్రాక్ చేయడానికి వృత్తిపరమైన తనిఖీలు, ఉష్ణోగ్రత పర్యవేక్షణ మరియు పాక్షిక ఉత్సర్గ పరీక్ష అవసరం.

పవర్ సిస్టమ్‌లో కీలకమైన నోడ్‌గా, స్విచ్‌గేర్ అధిక ఏకీకరణ, ఫంక్షనల్ స్పెషలైజేషన్ మరియు సేఫ్టీ రిడెండెన్సీపై దృష్టి కేంద్రీకరించే డిజైన్ ఫిలాసఫీని కలిగి ఉంటుంది. దాని కఠినమైన బాహ్య మెటల్ క్లాడింగ్ నుండి దాని సంక్లిష్టమైన అంతర్గత విద్యుత్ తర్కం వరకు మరియు ప్రాథమిక భౌతిక ఐసోలేషన్ సూత్రాల నుండి అత్యాధునిక స్మార్ట్ సెన్సింగ్ టెక్నాలజీల వరకు, ప్రతి వివరాలు ఒక ప్రధాన లక్ష్యాన్ని అందిస్తాయి: క్లిష్టమైన శక్తి ప్రవాహాల మధ్య నమ్మకమైన నియంత్రణ పాయింట్లు మరియు భద్రతా అడ్డంకులను ఏర్పాటు చేయడం. స్విచ్ గేర్ యొక్క లోతైన అవగాహన ఒక నిరంతర, స్థిరమైన విద్యుత్ సరఫరాను మంజూరు చేయడం సాధ్యం కాదని వెల్లడిస్తుంది; బదులుగా, ఇది కఠినమైన ఇంజనీరింగ్ డిజైన్ మరియు లెక్కలేనన్ని క్లిష్టమైన పరికరాల వెనుక కొనసాగుతున్న సాంకేతిక పరిణామంపై ఆధారపడి ఉంటుంది. రేటెడ్ కరెంట్ వద్ద సర్క్యూట్‌లను తయారు చేయడం మరియు విచ్ఛిన్నం చేయడం మరియు నిర్దిష్ట షార్ట్-సర్క్యూట్ మేకింగ్ కరెంట్‌లను తట్టుకోగల సామర్థ్యం, ​​ఈ యూనిట్లు తరచుగా నిర్దిష్ట అనువర్తనాల కోసం ఫ్యూజ్‌లతో జత చేయబడతాయి. వాటి మధ్య మెకానికల్ లేదా ఎలక్ట్రికల్ ఇంటర్‌లాక్‌లు మరియు సర్క్యూట్ బ్రేకర్‌లు కార్యాచరణ లోపాలను నివారించడానికి కీలకమైనవి.
